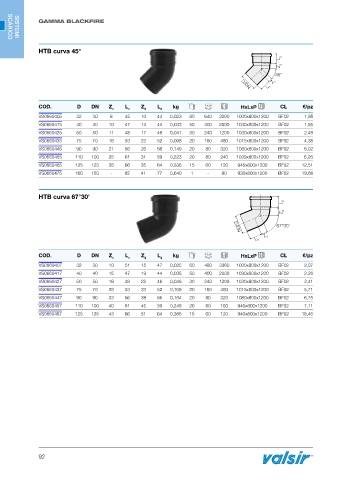

Page 94 - VALSIR - LISTINO ITS 2024
P. 94
GAMMA BLACKFIRE
SISTEMI
SISTEMI
SCARICO
SCARICO
HTB curva 45°
L 2
Z 2
45°
Z 1
L 1
D/DN
COD. D DN Z L Z L kg HxLxP CL €/pz
1 1 2 2
VS0660405 32 30 8 45 10 44 0,023 80 640 3200 1000x800x1200 BF02 1,95
VS0660415 40 40 10 47 14 44 0,033 50 400 2000 1030x800x1200 BF02 1,95
VS0660425 50 50 11 48 17 46 0,041 30 240 1200 1030x800x1200 BF02 2,48
VS0660435 75 70 18 53 22 52 0,098 20 160 480 1015x800x1200 BF02 4,38
VS0660445 90 90 21 56 26 56 0,149 20 80 320 1080x800x1200 BF02 6,02
VS0660455 110 100 25 61 31 59 0,223 20 80 240 1039x800x1200 BF02 6,26
VS0660465 125 125 28 66 35 64 0,336 15 60 120 940x800x1200 BF02 12,51
VS0660475 160 150 - 82 41 77 0,640 1 - 80 930x800x1200 BF02 19,68
HTB curva 67°30’
L 2
Z 2
67°30'
D/DN
Z 1
L 1
COD. D DN Z L Z L kg HxLxP CL €/pz
1 1 2 2
VS0660407 32 30 10 51 15 47 0,025 60 480 3360 1000x800x1200 BF02 2,07
VS0660417 40 40 15 47 19 44 0,035 50 400 2000 1030x800x1200 BF02 2,26
VS0660427 50 50 18 48 22 46 0,046 30 240 1200 1030x800x1200 BF02 3,41
VS0660437 75 70 28 53 33 52 0,109 20 160 480 1015x800x1200 BF02 5,71
VS0660447 90 90 33 56 38 56 0,164 20 80 320 1080x800x1200 BF02 6,75
VS0660457 110 100 40 61 45 59 0,248 20 80 160 940x800x1200 BF02 7,11
VS0660467 125 125 43 66 51 64 0,366 15 60 120 940x800x1200 BF02 18,46
92
