VENTILCONVETTORI

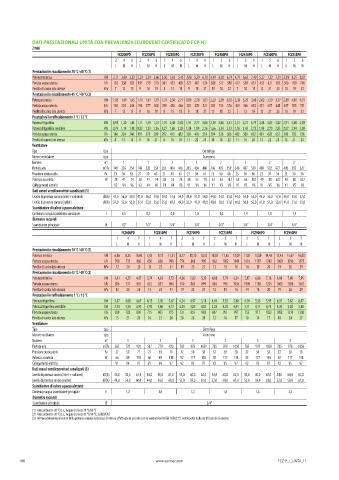

DATI PRESTAZIONALI UNITÀ CON PREVALENZA (EUROVENT CERTIFICATO FCP-H)
2 tubi
FCZ200PO FCZ250PO FCZ300PO FCZ350PO FCZ400PO FCZ450PO FCZ500PO FCZ550PO
2 4 6 2 4 6 1 4 6 1 4 6 1 3 6 1 3 6 1 5 6 1 5 6
L M H L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,11 3,00 3,32 2,29 3,24 3,60 3,50 5,03 5,45 3,80 5,59 6,10 4,49 6,02 6,74 4,79 6,62 7,40 5,27 7,22 7,59 5,81 8,25 8,67
Portata acqua utenza l/h 182 258 285 197 279 310 301 433 469 327 481 524 386 517 580 412 569 637 453 621 652 500 709 746
Perdita di carico lato utenza kPa 7 12 15 9 16 19 8 15 18 9 18 21 11 18 22 7 12 15 12 21 23 10 19 21
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,05 1,49 1,65 1,14 1,61 1,79 1,74 2,50 2,71 1,89 2,78 3,03 2,23 2,99 3,35 2,38 3,29 3,68 2,62 3,59 3,77 2,89 4,10 4,31
Portata acqua utenza l/h 160 224 248 196 277 308 299 430 466 325 478 521 383 514 576 409 566 633 451 617 648 497 705 741
Perdita di carico lato utenza kPa 7 12 15 9 16 19 8 15 18 9 18 21 11 18 22 7 12 15 12 21 23 10 19 21
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,93 1,30 1,44 1,11 1,59 1,74 1,70 2,40 2,63 1,91 2,77 3,00 2,29 3,06 3,41 2,51 3,37 3,79 2,68 3,65 3,82 2,91 4,08 4,28
Potenza frigorifera sensibile kW 0,74 1,14 1,18 0,83 1,23 1,36 1,27 1,86 2,03 1,34 1,99 2,16 1,66 2,24 2,52 1,76 2,42 2,73 1,94 2,70 2,83 2,07 2,94 3,09
Portata acqua utenza l/h 160 224 248 191 273 299 292 413 452 328 476 516 394 526 586 432 580 652 461 628 657 500 702 736
Perdita di carico lato utenza kPa 8 13 15 9 18 21 8 16 18 11 22 25 11 18 22 11 16 20 13 22 24 12 21 23
Ventilatore
Tipo tipo Centrifugo

Motore ventilatore tipo Asincrono
Numero n° 1 1 2 2 2 2 2 2
Portata aria m³/h 148 226 254 148 226 254 263 404 446 263 404 446 346 487 559 346 487 559 400 592 627 400 592 627
Pressione statica utile Pa 21 50 63 21 50 63 21 50 61 21 50 61 25 50 66 25 50 66 22 50 56 22 50 56
Potenza assorbita W 28 41 74 28 41 74 38 55 78 38 55 78 53 63 102 53 63 102 49 80 627 49 80 627
Collegamenti elettrici V2 V4 V6 V2 V4 V6 V1 V4 V6 V1 V4 V6 V1 V3 V6 V1 V3 V6 V1 V5 V6 V1 V5 V6
Dati sonori ventilconvettori canalizzati (3)
Livello di potenza sonora (inlet + radiated) dB(A) 41,0 56,0 59,0 41,0 56,0 59,0 39,0 51,0 54,0 39,0 51,0 54,0 44,0 54,0 55,0 44,0 54,0 55,0 45,0 55,0 57,0 45,0 55,0 57,0
Livello di potenza sonora (outlet) dB(A) 37,0 52,0 55,0 37,0 52,0 55,0 35,0 47,0 49,0 35,0 47,0 49,0 40,0 50,0 52,0 40,0 50,0 52,0 41,0 51,0 53,0 41,0 51,0 53,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 0,5 0,7 0,8 1,0 1,0 1,4 1,0 1,4
Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
FCZ600PO FCZ650PO FCZ700PO FCZ750PO FCZ900PO FCZ950PO
1 4 7 1 4 7 2 5 7 2 5 7 2 5 7 2 5 7
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 6,86 8,55 10,00 7,63 9,72 11,51 8,77 10,10 10,52 10,02 11,65 12,09 11,81 13,80 14,45 12,43 15,07 16,00
Portata acqua utenza l/h 590 735 860 656 836 990 754 868 905 862 1002 1040 1016 1187 1242 1069 1296 1375
Perdita di carico lato utenza kPa 12 20 26 15 23 31 19 25 27 12 15 16 14 18 20 19 26 29
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 3,41 4,25 4,97 3,79 4,83 5,72 4,36 5,02 5,23 4,98 5,79 6,01 5,87 6,86 7,18 6,18 7,49 7,95
Portata acqua utenza l/h 586 731 855 652 831 984 750 863 899 856 996 1034 1009 1180 1235 1063 1288 1367
Perdita di carico lato utenza kPa 13 20 26 15 23 31 19 25 27 12 15 16 14 18 20 19 26 29
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 3,37 4,08 4,65 4,15 5,02 5,67 4,24 4,97 5,18 4,69 5,53 5,80 4,38 5,33 5,95 6,35 7,62 8,07
Potenza frigorifera sensibile kW 2,70 3,34 3,92 2,93 3,60 4,12 3,24 3,83 4,02 3,53 4,20 4,41 3,11 4,11 4,73 4,20 5,08 5,40
Portata acqua utenza l/h 580 702 800 715 863 975 731 855 892 807 951 997 753 917 1023 1092 1310 1388
Perdita di carico lato utenza kPa 15 21 26 16 23 28 20 26 28 12 16 17 10 14 17 18 24 27
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Asincrono
Numero n° 3 3 3 3 3 3
Portata aria m³/h 567 770 920 567 770 920 785 978 1050 785 978 1050 785 978 1050 785 978 1050
Pressione statica utile Pa 27 50 71 27 50 71 32 50 58 32 50 58 32 50 58 32 50 58
Potenza assorbita W 66 89 118 66 89 118 92 117 138 92 117 138 92 117 138 92 117 138
Collegamenti elettrici V1 V4 V7 V1 V4 V7 V2 V5 V7 V2 V5 V7 V2 V5 V7 V2 V5 V7
Dati sonori ventilconvettori canalizzati (3)
Livello di potenza sonora (inlet + radiated) dB(A) 46,0 56,0 61,0 46,0 56,0 61,0 54,0 60,0 62,0 54,0 60,0 62,0 54,0 60,0 62,0 54,0 60,0 62,0
Livello di potenza sonora (outlet) dB(A) 44,0 54,0 60,0 44,0 54,0 60,0 52,0 59,0 61,0 52,0 59,0 61,0 52,0 59,0 61,0 52,0 59,0 61,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 1,2 1,6 1,2 1,6 1,8 2,3
Diametro raccordi
Scambiatore principale Ø 3/4”
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
