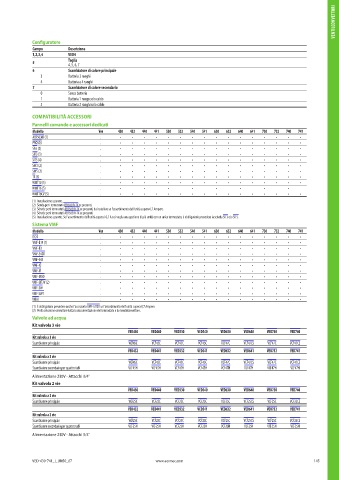

Page 147 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI VENTILCONVETTORI

Configuratore
Campo Descrizione
1,2,3,4 VED4
5 Taglia
4, 5, 6, 7
6 Scambiatore di calore principale
3 Batteria 3 ranghi
4 Batteria a 4 ranghi
7 Scambiatore di calore secondario
0 Senza batteria
1 Batteria 1 rango solo caldo
2 Batteria 2 ranghi solo caldo

COMPATIBILITÀ ACCESSORI
Pannelli comando e accessori dedicati
Modello Ver 430 432 440 441 530 532 540 541 630 632 640 641 730 732 740 741
AER503IR (1) . • • • • • • • • • • • • • • • •
PRO503 . • • • • • • • • • • • • • • • •
SA5 (2) . • • • • • • • • • • • • • • • •
SIT3 (3) . • • • • • • • • • • • • • • • •

SIT5 (4) . • • • • • • • • • • • • • • • •
SW3 (2) . • • • • • • • • • • • • • • • •
SW5 (2) . • • • • • • • • • • • • • • • •
TX (5) . • • • • • • • • • • • • • • • •
WMT10 (5) . • • • • • • • • • • • • • • • •
WMT16 (5) . • • • • • • • •
WMT16CV (5) . • • • • • • • • • • • • • • • •

(1) Installazione a parete.
(2) Sonda per i termostati AER503IR-TX se presenti.
(3) Schede per i termostati AER503IR-TX se presenti, da installare se l'assorbimento dell'unità supera 0,7 Ampere.
(4) Schede per i termostati AER503IR-TX se presenti.
(5) Installazione a parete. Se l'assorbimento dell'unità supera i 0,7 A o si voglia una gestione di più unità con un unico termostato, è obbligatorio prevedere la scheda SIT3 e/o SIT5.
Sistema VMF
Modello Ver 430 432 440 441 530 532 540 541 630 632 640 641 730 732 740 741
DI24 . • • • • • • • • • • • • • • • •

VMF-E19 (1) . • • • • • • • • • • • • • • • •
VMF-E3 . • • • • • • • • • • • • • • • •
VMF-E4DX . • • • • • • • • • • • • • • • •
VMF-E4X . • • • • • • • • • • • • • • • •
VMF-IO . • • • • • • • • • • • • • • • •
VMF-IR . • • • • • • • • • • • • • • • •
VMF-MOD . • • • • • • • • • • • • • • • •
VMF-SIT3V (2) . • • • • • • • • • • • • • • • •

VMF-SW . • • • • • • • • • • • • • • • •
VMF-SW1 . • • • • • • • • • • • • • • • •
VMHI . • • • • • • • • • • • • • • • •
(1) È obbligatorio prevedere anche l'accessorio VMF-SIT3V se l'assorbimento dell'unità supera 0,7 Ampere.
(2) Per la selezione consultare tutta la documentazione del termostato e del ventilconvettore.
Valvole ad acqua
Kit valvola 3 vie

VED430 VED440 VED530 VED540 VED630 VED640 VED730 VED740
Kit valvola a 3 vie
Scambiatore principale VCF45C VCF45C VCF45C VCF45C VCF47C VCF47CS VCF47C VCF47CS
VED432 VED441 VED532 VED541 VED632 VED641 VED732 VED741
Kit valvola a 3 vie
Scambiatore principale VCF45C VCF45C VCF45C VCF45C VCF47C VCF47CS VCF47C VCF47CS
Scambiatore secondario per quattro tubi VCF45H VCF45H VCF45H VCF45H VCF47H VCF47H VCF47H VCF47H

Alimentazione 230V - Attacchi 3/4"
Kit valvola 2 vie
VED430 VED440 VED530 VED540 VED630 VED640 VED730 VED740
Kit valvola a 2 vie
Scambiatore principale VCF25C VCF25C VCF25C VCF25C VCF25C VCF25CS VCF25C VCF25CS
VED432 VED441 VED532 VED541 VED632 VED641 VED732 VED741
Kit valvola a 2 vie

Scambiatore principale VCF25C VCF25C VCF25C VCF25C VCF25C VCF25CS VCF25C VCF25CS
Scambiatore secondario per quattro tubi VCF25H VCF25H VCF25H VCF25H VCF25H VCF25H VCF25H VCF25H
Alimentazione 230V - Attacchi 3/4"

VED-430-741_I_UN50_07 www.aermec.com 145
