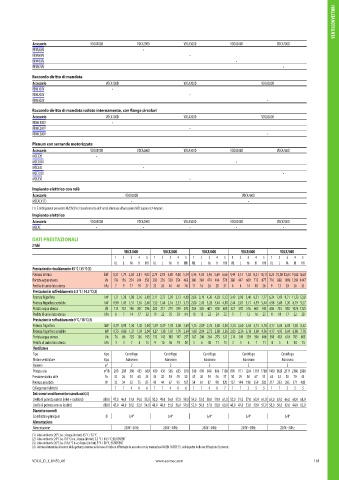

VENTILCONVETTORI VENTILCONVETTORI

Accessorio VDCA100D VDCA200D VDCA300D VDCA500D VDCA700D
RPM200V •
RPM300V •
RPM450V •
RPM670V •

Raccordo diritto di mandata
Accessorio VDCA100D VDCA200D VDCA300D
RDM100V •
RDM200V •
RDM300V •
Raccordo diritto di mandata isolato internamente, con flange circolari

Accessorio VDCA100D VDCA200D VDCA300D
RDMC100V •
RDMC200V •
RDMC300V •
Plenum con serrande motorizzate
Accessorio VDCA100D VDCA200D VDCA300D VDCA500D VDCA700D

MZC320 •
MZC5040 •
MZC530 •
MZC7050 •
MZC830 •
Impianto elettrico con relè
Accessorio VDCA500D VDCA700D

MZCACV (1) • •
(1) È obbligatorio prevedere MZCACV se l'assorbimento dell'unità abbinata all'accessorio MZC supera 0,7 Ampere.
Impianto elettrico
Accessorio VDCA100D VDCA200D VDCA300D VDCA500D VDCA700D
MZCAC • • • • •

DATI PRESTAZIONALI

2 tubi
VDCA100D VDCA200D VDCA300D VDCA500D VDCA700D
1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
UL L M H HH UL L M H HH UL L M H HH UL L M H HH UL L M H HH
Prestazioni in riscaldamento 45 °C / 35 °C (1)
Potenza termica kW 1,57 1,79 2,58 2,81 4,03 2,74 2,95 3,80 4,08 5,34 3,46 4,15 5,46 5,69 6,66 4,44 5,15 7,02 8,21 10,11 8,25 10,00 12,63 14,62 16,67
Portata acqua utenza l/h 136 156 224 244 350 238 256 330 354 463 300 360 474 494 578 386 447 609 713 877 716 868 1096 1269 1447
Perdita di carico lato utenza kPa 7 9 17 19 37 23 26 40 46 74 11 16 26 28 37 6 8 14 18 26 9 13 20 26 33

Prestazioni in raffreddamento 5.5 °C / 14.5 °C (2)
Potenza frigorifera kW 1,21 1,38 1,98 2,16 3,10 2,11 2,27 2,92 3,13 4,10 2,66 3,19 4,20 4,38 5,12 3,42 3,96 5,40 6,31 7,77 6,34 7,69 9,71 11,23 12,81
Potenza frigorifera sensibile kW 0,90 1,03 1,51 1,65 2,46 1,52 1,64 2,16 2,33 3,15 2,00 2,43 3,28 3,44 4,11 2,44 2,81 3,77 4,39 5,44 4,98 5,88 7,20 8,19 9,27
Portata acqua utenza l/h 115 132 190 207 296 202 217 279 299 392 254 305 401 418 489 327 378 516 603 743 606 735 928 1074 1225
Perdita di carico lato utenza kPa 6 7 14 17 32 19 22 35 39 64 10 13 22 24 32 5 7 12 16 23 8 11 17 22 28
Prestazioni in raffreddamento 9 °C / 18 °C (3)
Potenza frigorifera kW 0,79 0,91 1,30 1,42 2,04 1,39 1,49 1,92 2,06 2,69 1,75 2,09 2,76 2,88 3,36 2,24 2,60 3,55 4,15 5,10 4,17 5,05 6,38 7,38 8,42

Potenza frigorifera sensibile kW 0,75 0,86 1,27 1,39 2,04 1,27 1,38 1,81 1,95 2,64 1,68 2,04 2,75 2,88 3,36 2,05 2,36 3,16 3,69 4,56 4,17 4,93 6,04 6,88 7,78
Portata acqua utenza l/h 76 86 125 136 195 132 142 183 197 257 167 200 264 275 321 214 249 339 396 488 398 483 610 705 805
Perdita di carico lato utenza kPa 3 3 7 8 15 9 10 16 19 30 5 6 10 11 15 2 3 6 7 11 4 5 8 10 13
Ventilatore
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo
Motore ventilatore tipo Asincrono Asincrono Asincrono Asincrono Asincrono
Numero n° 2 2 3 2 3
Portata aria m³/h 260 288 398 435 680 400 436 585 635 870 500 606 840 886 1100 800 911 1204 1393 1700 1400 1621 2017 2380 2800
Pressione statica utile Pa 32 26 50 60 24 34 28 50 59 30 45 26 50 56 37 50 29 50 67 35 63 32 50 70 44
Potenza assorbita W 33 34 52 75 85 43 44 67 95 107 54 61 87 98 120 137 144 198 259 282 217 233 285 371 408
Collegamenti elettrici 1 1 4 6 6 1 1 4 6 6 1 1 4 6 7 1 1 3 5 5 1 1 3 5 5
Dati sonori ventilconvettori canalizzati (4)
Livello di potenza sonora (inlet + radiated) dB(A) 47,0 46,0 53,0 54,0 55,0 50,0 49,0 56,0 57,0 59,0 54,0 52,0 58,0 59,0 61,0 52,0 51,0 57,0 63,0 61,0 63,0 62,0 66,0 68,0 68,0
Livello di potenza sonora (outlet) dB(A) 45,0 44,0 50,0 52,0 54,0 48,0 48,0 55,0 56,0 59,0 52,0 50,0 57,0 58,0 60,0 48,0 47,0 53,0 59,0 57,0 58,0 58,0 62,0 64,0 63,0
Diametro raccordi

Scambiatore principale Ø 3/4” 3/4” 3/4” 3/4” 3/4”
Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz
(1) Aria ambiente 20°C b.s.; Acqua (in/out) 45 °C / 35 °C
(2) Aria ambiente 24°C b.s./18 °C b.u.; Acqua (in/out) 5.5 °C / 14.5 °C; EUROVENT
(3) Aria ambiente 26°C b.s./18,6 °C b.u.; Acqua (in/out) 9 °C / 18 °C; EUROVENT
(4) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

VDCA_D_I_UN50_00 www.aermec.com 161
