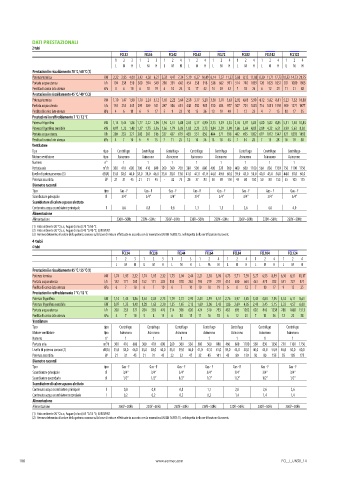

VENTILCONVETTORI

DATI PRESTAZIONALI
2 tubi
FCL32 FCL36 FCL42 FCL62 FCL72 FCL82 FCL102 FCL122
1 2 3 1 2 3 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4
L M H L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,22 2,95 4,00 3,42 4,50 6,27 3,32 4,47 7,34 5,19 6,37 10,49 6,14 7,57 11,32 5,88 8,12 11,88 8,30 11,71 17,73 10,53 14,73 21,75
Portata acqua utenza l/h 194 258 350 300 394 549 290 391 642 454 558 918 538 662 991 514 710 1039 726 1025 1551 921 1289 1903
Perdita di carico lato utenza kPa 4 6 10 6 10 19 6 10 24 12 17 42 14 20 42 7 13 26 6 12 25 11 21 42
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,10 1,47 1,98 1,70 2,24 3,12 1,65 2,22 3,64 2,58 3,17 5,21 3,50 3,76 5,63 2,92 4,03 5,90 4,12 5,82 8,81 5,23 7,32 10,80
Portata acqua utenza l/h 192 254 345 295 389 541 287 386 633 448 550 905 530 654 977 507 701 1025 716 1011 1530 909 1271 1877
Perdita di carico lato utenza kPa 4 6 11 6 9 17 5 9 23 10 15 36 13 19 40 7 12 23 4 7 15 10 17 35
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 1,14 1,44 1,86 1,77 2,22 2,96 1,94 2,51 3,88 2,63 3,17 4,90 2,75 3,29 5,35 2,76 3,97 5,85 4,00 5,82 8,85 5,31 7,40 10,83
Potenza frigorifera sensibile kW 0,97 1,22 1,48 1,37 1,75 2,36 1,36 1,79 3,09 1,83 2,23 3,73 1,84 2,29 3,99 1,86 2,69 4,05 2,89 4,22 6,51 3,99 5,63 8,30
Portata acqua utenza l/h 200 253 327 308 387 516 337 437 679 458 551 856 484 571 938 482 695 1032 697 1012 1547 921 1292 1893
Perdita di carico lato utenza kPa 4 7 10 6 9 15 7 11 25 12 16 36 13 18 43 7 14 28 7 13 28 10 19 38
Ventilatore
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo

Motore ventilatore tipo Asincrono Asincrono Asincrono Asincrono Asincrono Asincrono Asincrono Asincrono
Numero n° 1 1 1 1 1 1 1 1
Portata aria m³/h 300 410 600 300 410 600 260 360 700 380 500 880 400 520 900 460 680 1100 560 830 1350 750 1100 1750
Livello di potenza sonora (3) dB(A) 35,0 38,0 46,0 35,0 38,0 46,0 35,0 38,0 53,0 41,0 47,0 61,0 44,0 49,0 60,0 39,0 43,0 50,0 40,0 45,0 54,0 44,0 50,0 60,0
Potenza assorbita W 21 31 45 21 31 45 - 32 75 26 37 83 50 58 110 45 80 150 50 80 155 55 105 175
Diametro raccordi
Tipo tipo Gas - F Gas - F Gas - F Gas - F Gas - F Gas - F Gas - F Gas - F
Scambiatore principale Ø 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 0,6 0,8 0,8 1,3 1,3 2,6 4,0 4,0
Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
4 tubi
4 tubi
FCL34 FCL38 FCL44 FCL64 FCL84 FCL104 FCL124
1 2 3 1 2 3 1 2 3 1 2 4 1 2 4 1 2 4 1 2 4
L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)
Potenza termica kW 1,74 1,95 2,32 1,74 1,95 2,32 1,75 2,04 2,44 2,21 2,50 3,19 4,73 5,71 7,59 5,27 6,53 8,93 6,30 8,31 11,17
Portata acqua utenza l/h 152 171 203 152 171 203 153 178 240 194 219 279 414 500 664 461 571 782 551 727 977

Perdita di carico lato utenza kPa 6 7 10 6 7 10 6 7 10 10 10 19 6 8 12 7 10 17 9 15 25
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 1,14 1,44 1,86 1,63 2,05 2,73 1,79 2,31 2,95 2,43 2,93 4,51 2,76 3,97 5,85 3,45 4,84 7,05 4,52 6,11 8,63
Potenza frigorifera sensibile kW 0,97 1,22 1,48 1,28 1,63 2,20 1,25 1,65 2,13 1,69 2,06 3,43 1,86 2,69 4,05 2,43 3,45 5,15 3,32 4,57 6,60
Portata acqua utenza l/h 200 253 327 284 358 476 314 396 626 424 510 793 482 695 1032 602 845 1238 786 1068 1513
Perdita di carico lato utenza kPa 4 7 10 5 8 13 6 10 15 11 16 35 6 12 25 7 13 26 12 22 38
Ventilatore
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo
Motore ventilatore tipo Asincrono Asincrono Asincrono Asincrono Asincrono Asincrono Asincrono
Numero n° 1 1 1 1 1 1 1
Portata aria m³/h 300 410 600 300 410 600 260 360 530 380 500 880 460 680 1100 560 830 1350 750 1100 1750
Livello di potenza sonora (2) dB(A) 35,0 38,0 46,0 35,0 38,0 46,0 35,0 39,0 46,0 41,0 47,0 61,0 39,0 43,0 50,0 40,0 45,0 54,0 46,0 50,0 60,0
Potenza assorbita W 21 31 45 21 31 45 22 32 47 32 45 101 45 80 150 50 80 155 55 105 175
Diametro raccordi
Tipo tipo Gas - F Gas - F Gas - F Gas - F Gas - F Gas - F Gas - F
Scambiatore principale Ø 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Scambiatore secondario Ø 1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2”
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 0,8 0,8 0,8 1,1 2,6 2,6 2,6
Contenuto acqua scambiatore secondario l 0,2 0,2 0,2 0,2 1,4 1,4 1,4
Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C/55 °C; EUROVENT
(2) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

188 www.aermec.com FCL_I_UN50_14
