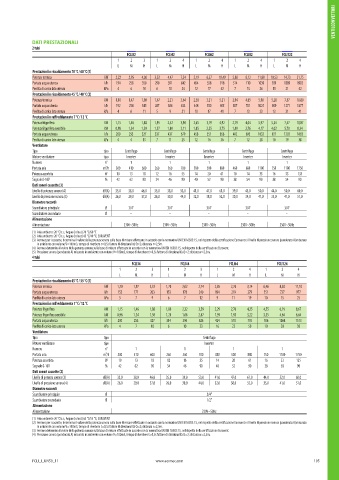

Page 197 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI VENTILCONVETTORI

DATI PRESTAZIONALI
2 tubi
FCLI32 FCLI42 FCLI62 FCLI82 FCLI122
1 2 3 1 2 4 1 2 4 1 2 4 1 2 4
L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,22 2,95 4,00 3,32 4,47 7,34 5,19 6,37 10,49 5,88 8,12 11,88 10,53 14,73 21,75
Portata acqua utenza l/h 194 258 350 290 391 642 454 558 918 514 710 1039 921 1289 1903
Perdita di carico lato utenza kPa 4 6 10 6 10 24 12 17 42 7 13 26 11 21 42
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,10 1,47 1,98 1,67 2,21 3,64 2,58 3,21 5,21 2,94 4,05 5,90 5,28 7,37 10,80
Portata acqua utenza l/h 192 254 345 287 386 633 448 550 905 507 701 1025 909 1271 1877

Perdita di carico lato utenza kPa 4 6 11 5 9 21 10 17 41 7 13 23 12 21 41
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 1,15 1,46 1,88 1,95 2,52 3,90 2,65 3,19 4,92 2,79 4,04 5,97 5,34 7,47 10,87
Potenza frigorifera sensibile kW 0,98 1,24 1,50 1,37 1,80 3,11 1,85 2,25 3,75 1,89 2,76 4,17 4,02 5,70 8,34
Portata acqua utenza l/h 200 253 327 337 437 679 458 551 856 482 695 1032 921 1292 1893
Perdita di carico lato utenza kPa 4 4 13 7 11 25 12 16 36 7 12 28 10 19 38
Ventilatore
Tipo tipo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo

Motore ventilatore tipo Inverter Inverter Inverter Inverter Inverter
Numero n° 1 1 1 1 1
Portata aria m³/h 300 410 600 260 360 700 380 500 880 460 680 1100 750 1100 1750
Potenza assorbita W 10 13 18 12 16 55 14 20 61 10 14 33 16 33 135
Segnale 0-10V % 42 62 90 34 46 90 40 52 90 38 54 90 38 54 90
Dati sonori cassette (3)
Livello di potenza sonora (4) dB(A) 35,0 38,0 46,0 35,0 38,0 53,0 41,0 47,0 61,0 39,0 43,0 50,0 44,0 50,0 60,0
Livello di pressione sonora (5) dB(A) 26,0 29,0 37,0 26,0 30,0 44,0 32,0 38,0 52,0 30,0 34,0 41,0 35,0 41,0 51,0

Diametro raccordi
Scambiatore principale Ø 3/4” 3/4” 3/4” 3/4” 3/4”
Scambiatore secondario Ø - - - - -
Alimentazione
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec per i cassette, determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent e il livello di pressione sonora (ponderato A) misurato
in ambiente con volume V=100m3, tempo di riverbero t=0,5s fattore di direzionalità Q=2; distanza r=2,5m.
(4) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
(5) Pressione sonora (ponderato A) misurato in ambiente con volume V=100m3, tempo di riverbero t=0,5s fattore di direzionalità Q=2; distanza r=2,5m.
4 tubi
FCLI34 FCLI44 FCLI64 FCLI124
1 2 3 1 2 3 1 2 4 1 2 4
L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)

Potenza termica kW 1,70 1,97 2,32 1,70 2,02 2,74 2,05 2,76 3,14 6,46 8,30 11,10
Portata acqua utenza l/h 152 171 203 153 178 240 194 219 279 551 727 977
Perdita di carico lato utenza kPa 5 7 9 6 7 12 9 11 19 10 15 25
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 1,15 1,46 1,88 1,80 2,32 3,59 2,29 2,76 4,25 4,55 6,19 8,67
Potenza frigorifera sensibile kW 0,98 1,24 1,50 1,26 1,66 2,87 1,59 1,93 3,22 3,35 4,64 6,64
Portata acqua utenza l/h 200 253 327 314 396 626 424 510 793 786 1068 1513
Perdita di carico lato utenza kPa 4 7 10 6 10 23 16 23 50 10 20 38

Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 1 1 1 1
Portata aria m³/h 300 410 600 260 360 700 380 500 880 750 1100 1750
Potenza assorbita W 10 13 18 12 16 55 14 20 61 16 33 135
Segnale 0-10V % 42 62 90 34 46 90 40 52 90 38 58 90
Dati sonori cassette (2)

Livello di potenza sonora (3) dB(A) 35,0 38,0 46,0 35,0 39,0 53,0 41,0 47,0 61,0 44,0 52,0 60,0
Livello di pressione sonora (4) dB(A) 26,0 29,0 37,0 26,0 30,0 44,0 32,0 38,0 52,0 35,0 41,0 51,0
Diametro raccordi
Scambiatore principale Ø 3/4”
Scambiatore secondario Ø 1/2”
Alimentazione
Alimentazione 230V~50Hz

(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C/55 °C; EUROVENT
(2) Aermec per i cassette, determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent e il livello di pressione sonora (ponderato A) misurato
in ambiente con volume V=100m3, tempo di riverbero t=0,5s fattore di direzionalità Q=2; distanza r=2,5m.
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
(4) Pressione sonora (ponderato A) misurato in ambiente con volume V=100m3, tempo di riverbero t=0,5s fattore di direzionalità Q=2; distanza r=2,5m.

FCLI_I_UN50_11 www.aermec.com 195
