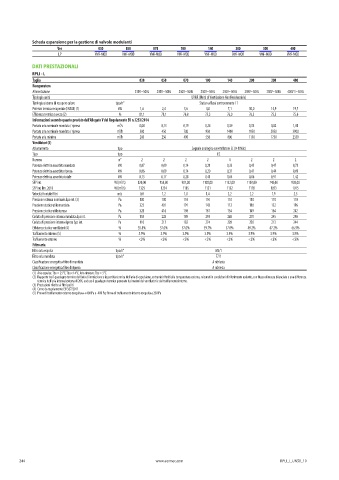

Scheda espansione per la gestione di valvole modulanti
Ver 030 050 070 100 140 200 300 400
L,P VMF-MOD VMF-MOD VMF-MOD VMF-MOD VMF-MOD VMF-MOD VMF-MOD VMF-MOD

DATI PRESTAZIONALI RECUPERATORI
RPLI - L
Taglia 030 050 070 100 140 200 300 400
Recuperatore
Alimentazione 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 230V~50Hz 400V 3~50Hz
Tipologia unità UVNR (Unità di Ventilazione Non Residenziale)
Tipologia sistema di recupero calore tipo/n° Statico a flussi controcorrente / 1
Potenza termica recuperata (EN308) (1) kW 1,6 2,4 3,6 4,8 7,1 10,0 14,9 19,7
Efficienza termica a secco (2) % 81,1 78,1 76,8 75,3 76,0 76,3 75,5 75,6
Informazioni secondo quanto previsto dall’Allegato V del Regolamento EU n.1253/2014
Portata aria nominale mandata / ripresa m³/s 0,08 0,13 0,19 0,26 0,39 0,54 0,82 1,08
Portata aria nominale mandata / ripresa m³/h 300 450 700 950 1400 1950 2950 3900
Portata aria minima m³/h 200 250 400 550 800 1150 1750 2350
Ventilatori (3)
Azionamento tipo Segnale analogico su ventilatore EC (0-10Vdc)
Tipo tipo EC
Numero n° 2 2 2 2 4 2 2 2
Potenza elettrica assorbita mandata kW 0,07 0,09 0,14 0,21 0,33 0,45 0,47 0,73
Potenza elettrica assorbita ripresa kW 0,06 0,09 0,14 0,20 0,31 0,41 0,44 0,69
Potenza elettrica assorbita totale kW 0,13 0,17 0,28 0,41 0,64 0,86 0,91 1,42
SFP int. W/(m³/s) 820,00 953,00 907,00 1120,00 1132,00 1103,00 748,00 928,00
SFP int. lim. 2018 W/(m³/s) 1329 1234 1185 1131 1132 1118 1053 1015
Velocità frontale filtri m/s 0,8 1,2 1,0 1,4 2,2 2,2 1,9 2,5

Pressione esterna nominale Δps est. (3) Pa 100 100 110 110 110 110 110 110
Pressione statica utile mandata Pa 323 401 191 143 112 110 132 196
Pressione statica utile ripresa Pa 328 416 198 161 154 149 164 242
Caduta di pressione interna mandata Δps int. Pa 115 228 189 293 268 270 245 290
Caduta di pressione interna ripresa Δps int. Pa 110 213 182 274 228 230 213 244
Efficienza statica ventilatori (4) % 35.8% 57.0% 57.0% 59.7% 57.0% 49.2% 67.2% 66.9%
Trafilamento interno (5) % 3.9% 3.9% 3.9% 3.9% 3.9% 3.9% 3.9% 3.9%
Trafilamento esterno % <3% <3% <3% <3% <3% <3% <3% <3%
Filtro aria
Filtro aria espulsa tipo/n° M5/1
Filtro aria mandata tipo/n° F7/1
Classificazione energetica filtro di mandata A richiesta
Classificazione energetica filtro di ripresa A richiesta
(1) Aria espulsa: Tbs = 25°C; Tbu<14°C; Aria rinnovo: Tbs = 5°C.
(2) Rapporto tra il guadagno termico dell’aria di immissione e la perdita termica dell’aria di espulsione, entrambi riferiti alla temperatura esterna, misurati in condizioni di riferimento asciutte, con flusso di massa bilanciato e una differenza
termica dell’aria interna/esterna di 20K, escluso il guadagno termico generato dai motori dei ventilatori e dal trafilamento interno.
(3) Prestazioni riferite ai filtri puliti
(4) Come da regolamento EU 327/2011
(5) Prova di trafilamento esterno eseguita a +400 Pa e -400 Pa; Prova di trafilamento interno eseguita a 250 Pa
