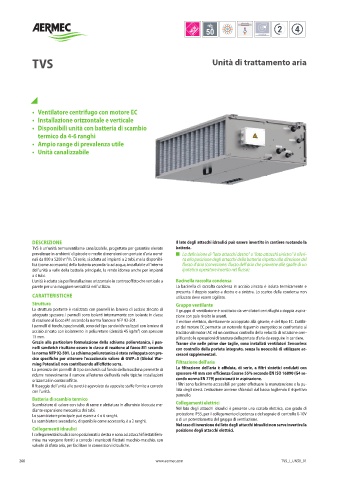

P. 270
TVS Unità di trattamento aria
TRATTAMENTO ARIA
• Ventilatore centrifugo con motore EC
• Installazione orizzontale e verticale
• Disponibili unità con batteria di scambio
termico da 4-6 ranghi
• Ampio range di prevalenza utile
• Unità canalizzabile
DESCRIZIONE Il lato degli attacchi idraulici può essere invertito in cantiere ruotando la
TVS è un'unità termoventilante canalizzabile, progettata per garantire elevate batteria.
prevalenze in ambienti di piccole o medie dimensioni con portate d'aria nomi- ■ La definizione di "lato attacchi destro" o "lato attacchi sinistro" è riferi-
nali da 800 a 5200 m³/h. Di serie, si adatta ad impianti a 2 tubi, ma la disponibi- ta alla posizione degli attacchi della batteria rispetto alla direzione del
lità (come accessorio) della batteria secondaria ad acqua, installabile all'interno flusso d'aria (convezione: flusso dell'aria che proviene alle spalle di un
dell'unità a valle della batteria principale, la rende idonea anche per impianti ipotetico operatore inserito nel flusso).
a 4 tubi.
L'unità è adatta sia per l'installazione orizzontale in controsoffitto che verticale a Bacinella raccolta condensa
parete per una maggiore versatilità nell'utilizzo. La bacinella di raccolta condensa in acciaio zincato è isolata termicamente e
presenta il doppio scarico a destra e a sinistra. Lo scarico della condensa non
CARATTERISTICHE utilizzato deve essere sigillato.
Struttura Gruppo ventilante
La struttura portante è realizzata con pannelli in lamiera di acciaio zincato di Il gruppo di ventilazione è costituito da ventilatori centrifughi a doppia aspira-
adeguato spessore. I pannelli sono isolanti internamente con isolante in classe zione con pale rivolte in avanti.
di reazione al fuoco M1 secondo la norma francese NFP 92-501. Il motore elettrico, direttamente accoppiato alla girante, è del tipo EC. L'utiliz-
I pannelli di fondo, ispezionabili, sono del tipo sandwich realizzati con lamiera di zo del motore EC permette un notevole risparmio energetico se confrontato ai
acciaio zincato con isolamento in poliuretano (densità 45 kg/m³) con spessore tradizionali motori AC ed un continuo controllo della velocità di rotazione sem-
15 mm. plificando le operazioni di taratura della portata d’aria da eseguire in cantiere.
Grazie alla particolare formulazione della schiuma poliuretanica, i pan- Tranne che nelle prime due taglie, sono installati ventilatori Sensorless
nelli sandwich risultano essere in classe di reazione al fuoco M1 secondo con controllo della portata integrato, senza la necessità di utilizzare ac-
la norma NFP 92-501. La schiuma poliuretanica è stata sviluppata con pre- cessori supplementari.
cise specifiche per ottenere l'eccezionale valore di GWP=0 (Global War-
ming Potential) non contribuendo all'effetto serra. Filtrazione dell'aria
La presenza dei pannelli di tipo sandwich sul fondo della macchina permette di La filtrazione dell'aria è affidata, di serie, a filtri sintetici ondulati con
ridurre notevolmente il rumore all'esterno dell'unità nelle tipiche installazioni spessore 48 mm con efficienza Coarse 55% secondo EN ISO 16890 (G4 se-
orizzontali in controsoffitto. condo norma EN 779) posizionati in aspirazione.
Il fissaggio dell'unità alle pareti è agevolato da apposite staffe fornite a corredo I filtri sono facilmente accessibili per poter effettuare la manutenzione e la pu-
con l'unità. lizia degli stessi. L'estrazione avviene sfilandoli dal basso togliendo il rispettivo
pannello.
Batteria di scambio termico
Scambiatore di calore con tubo di rame e alettatura in alluminio bloccata me- Collegamenti elettrici
diante espansione meccanica dei tubi. Nel lato degli attacchi idraulici è presente una scatola elettrica, con grado di
Lo scambiatore principale può essere a 4 o 6 ranghi. protezione IP55, per il collegamento di potenza e del segnale di controllo 0-10V
Lo scambiatore secondario, disponibile come accessorio, è a 2 ranghi. o di un potenziometro del gruppo di ventilazione.
Nel caso di inversione del lato degli attacchi idraulici non serve invertire la
Collegamenti idraulici posizione degli attacchi elettrici.
I collegamenti idraulici sono posizionati a destra e sono ad attacchi filettati fem-
mina ma vengono forniti a corredo i manicotti filettati maschio-maschio, con
valvole di sfiato aria, per facilitare le connessioni idrauliche.
268 www.aermec.com TVS_I_UN50_01
