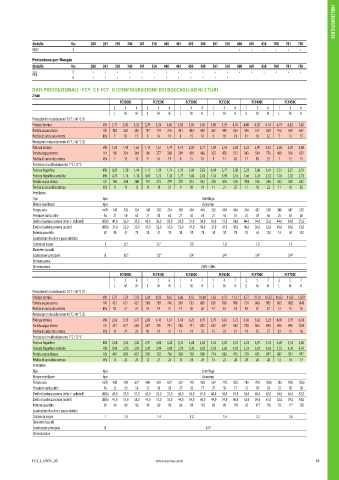

Page 85 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI VENTILCONVETTORI

Modello Ver 200 201 250 300 301 350 400 401 450 500 501 550 600 601 650 700 701 750
DFA7 C • • • • • •
Protezione per flangia
Modello Ver 200 201 250 300 301 350 400 401 450 500 501 550 600 601 650 700 701 750

C • • • • • • • • • • • • • • • • • •
PPB
U • • • • • • • • • • • •
DATI PRESTAZIONALI - FCY_C E FCY_U (CONFIGURAZIONE DEI BOCCAGLI AD H) 2 TUBI
2 tubi
FCY200C FCY250C FCY300C FCY350C FCY400C FCY450C
2 4 6 2 4 6 1 4 6 1 4 6 1 3 6 1 3 6

L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,11 3,00 3,32 2,29 3,24 3,60 3,50 5,03 5,45 3,80 5,59 6,10 4,49 6,02 6,74 4,79 6,62 7,40
Portata acqua utenza l/h 182 258 285 197 179 310 301 433 469 327 481 524 386 517 580 412 569 637
Perdita di carico lato utenza kPa 7 12 15 9 16 19 8 15 18 9 18 21 11 18 22 7 12 15
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,05 1,49 1,65 1,14 1,61 1,79 1,74 2,50 2,71 1,89 2,78 3,03 2,23 2,99 3,35 2,38 3,29 3,68
Portata acqua utenza l/h 160 224 248 196 277 308 299 430 466 325 478 521 383 514 576 409 566 633
Perdita di carico lato utenza kPa 7 12 15 9 16 19 8 15 18 9 17 20 11 18 22 7 12 15
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,93 1,30 1,44 1,11 1,59 1,74 1,70 2,40 2,63 1,91 2,77 3,00 2,29 3,06 3,41 2,51 3,37 3,79
Potenza frigorifera sensibile kW 0,74 1,14 1,18 0,83 1,23 1,36 1,27 1,86 2,03 1,34 1,99 2,16 1,66 2,24 2,52 1,76 2,42 2,73
Portata acqua utenza l/h 160 224 248 191 273 299 292 413 452 328 476 516 394 526 586 432 580 652
Perdita di carico lato utenza kPa 8 13 15 10 18 21 9 16 18 11 21 25 11 18 22 11 16 20
Ventilatore
Tipo tipo Centrifugo

Motore ventilatore tipo Asincrono
Portata aria m³/h 148 226 254 148 226 254 263 404 446 263 404 446 346 487 559 346 487 559
Pressione statica utile Pa 21 50 63 21 50 63 21 50 61 21 50 61 25 50 66 25 50 66
Livello di potenza sonora (inlet + radiated) dB(A) 41,0 56,0 59,0 41,0 56,0 59,0 39,0 51,0 54,0 39,0 51,0 54,0 44,0 54,0 55,0 44,0 54,0 55,0
Livello di potenza sonora (outlet) dB(A) 37,0 52,0 55,0 37,0 52,0 55,0 35,0 47,0 49,0 35,0 47,0 49,0 40,0 50,0 52,0 40,0 50,0 52,0
Potenza assorbita W 28 41 74 28 41 74 38 55 78 38 55 78 53 63 102 53 63 102
Scambiatore di calore a pacco alettato

Contenuto acqua l 0,5 0,7 0,8 1,0 1,0 1,4
Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 3/4” 3/4” 3/4” 3/4”
Alimentazione
Alimentazione 230V~50Hz
FCY500C FCY550C FCY600C FCY650C FCY700C FCY750C
1 5 6 1 5 6 1 4 7 1 4 7 2 5 7 2 5 7

L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 5,27 7,22 7,59 5,81 8,25 8,67 6,86 8,55 10,00 7,63 9,72 11,51 8,77 10,10 10,52 10,02 11,65 12,09
Portata acqua utenza l/h 453 621 652 500 709 746 590 735 860 656 836 990 754 868 905 862 1002 1040
Perdita di carico lato utenza kPa 12 21 23 10 19 21 13 20 26 15 23 31 19 25 27 12 15 16
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 2,62 3,59 3,77 2,89 4,10 4,31 3,41 4,25 4,97 3,79 4,83 5,72 4,36 5,02 5,23 4,98 5,79 6,01
Portata acqua utenza l/h 451 617 648 497 705 741 586 731 855 652 831 984 750 863 899 856 996 1034

Perdita di carico lato utenza kPa 12 21 23 10 19 21 13 19 25 15 23 31 19 25 27 12 15 16
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 2,68 3,65 3,82 2,91 4,08 4,28 3,37 4,08 4,65 4,15 5,02 5,67 4,24 4,97 5,18 4,69 5,53 5,80
Potenza frigorifera sensibile kW 1,94 2,70 2,83 2,07 2,94 3,09 2,70 3,34 3,92 2,93 3,60 4,12 3,24 3,83 4,02 3,53 4,20 4,41
Portata acqua utenza l/h 461 628 657 500 702 736 580 702 800 714 863 975 729 855 891 807 951 997
Perdita di carico lato utenza kPa 13 22 24 12 21 23 15 21 26 16 23 28 20 26 28 12 16 17
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Asincrono
Portata aria m³/h 400 592 627 400 592 627 567 770 920 567 770 920 785 978 1050 785 978 1050
Pressione statica utile Pa 22 50 56 22 50 56 27 50 71 27 50 71 32 50 58 32 50 58
Livello di potenza sonora (inlet + radiated) dB(A) 45,0 55,0 57,0 45,0 55,0 57,0 46,0 56,0 61,0 46,0 56,0 61,0 54,0 60,0 62,0 54,0 60,0 62,0
Livello di potenza sonora (outlet) dB(A) 41,0 51,0 53,0 41,0 51,0 53,0 44,0 54,0 60,0 44,0 54,0 60,0 52,0 59,0 61,0 52,0 59,0 61,0
Potenza assorbita W 49 80 96 49 80 96 66 89 118 66 89 118 92 117 138 92 117 138
Scambiatore di calore a pacco alettato
Contenuto acqua l 1,0 1,4 1,2 1,6 1,2 1,6

Diametro raccordi
Scambiatore principale Ø 3/4”
Alimentazione

FCY_I_UN50_05 www.aermec.com 83
