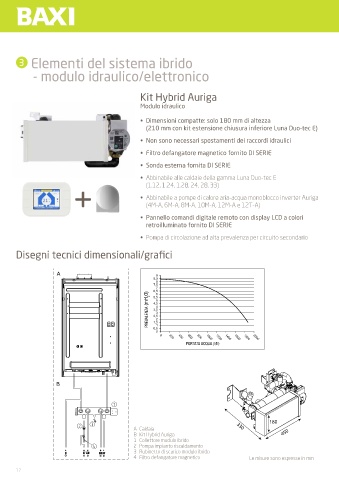

3 Elementi del sistema ibrido

- modulo idraulico/elettronico

Kit Hybrid Auriga
Modulo idraulico

• Dimensioni compatte: solo 180 mm di altezza
(210 mm con kit estensione chiusura inferiore Luna Duo-tec E)

• Non sono necessari spostamenti dei raccordi idraulici

• Filtro defangatore magnetico fornito DI SERIE
• Sonda esterna fornita DI SERIE

• Abbinabile alle caldaie della gamma Luna Duo-tec E
+ • Abbinabile a pompe di calore aria-acqua monoblocco inverter Auriga
(1.12, 1.24, 1.28, 24, 28, 33)

(4M-A, 6M-A, 8M-A, 10M-A, 12M-A e 12T-A)

• Pannello comandi digitale remoto con display LCD a colori
retroilluminato fornito DI SERIE

• Pompa di circolazione ad alta prevalenza per circuito secondario

Disegni tecnici dimensionali/grafici

A 9
8,5
8
7,5
7
6,5 6 5
PREVALENZA (mH 2 O) 4,5 4 3 2
5,5
3,5
2,5
1,5
0,5 1
0
PORTATA ACQUA (l/h)

B

180
A Caldaia 330
B Kit Hybrid Auriga 450
1 Collettore modulo ibrido
2 Pompa impianto riscaldamento
3 Rubinetto di scarico modulo ibrido
4 Filtro defangatore magnetico Le misure sono espresse in mm
A CALDAIA 2 POMPA IMPIANTO RISCALDAMENTO
12
B HYBRID AURIGA 3 RUBINETTO DI SCARICO MODULO IBRIDO
1 COLLETTORE MODULO IBRIDO 4 FILTRO DEFANGATORE MAGNETICO
