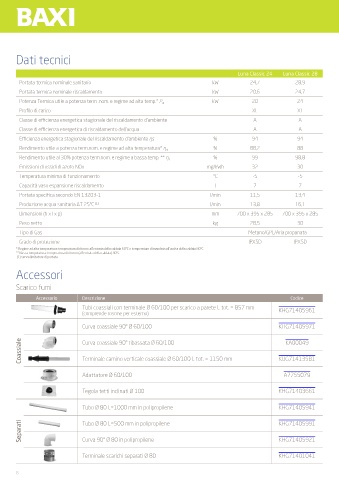

Dati tecnici
Luna Classic 24 Luna Classic 28
Portata termica nominale sanitario kW 24,7 28,9
Portata termica nominale riscaldamento kW 20,6 24,7
kW 20 24
Potenza Termica utile a potenza term .nom. e regime ad alta temp.* P 4
Profilo di carico XL XL
Classe di efficienza energetica stagionale del riscaldamento d’ambiente A A
Classe di efficienza energetica di riscaldamento dell’acqua A A
Efficienza energetica stagionale del riscaldamento d’ambiente ŋs % 94 94
% 88,2 88
Rendimento utile a potenza term.nom. e regime ad alta temperatura* ŋ 4
% 99 98,8
Rendimento utile al 30% potenza term.nom. e regime a bassa temp. ** ŋ 1
Emissioni di ossidi di azoto NOx mg/kWh 32 30
Temperatura minima di funzionamento °C -5 -5
Capacità vaso espansione riscaldamento l 7 7
Portata specifica secondo EN 13203-1 l/min 11,5 13,4
Produzione acqua sanitaria ΔT 25°C (1) l/min 13,8 16,1
Dimensioni (h x l x p) mm 700 x 395 x 285 700 x 395 x 285
Peso netto kg 28,5 30
Tipo di Gas Metano/GPL/Aria propanata
Grado di protezione IPX5D IPX5D
* Regime ad alta temperatura: temperatura di ritorno all’entrata della caldaia 60°C e temperature di mandata all’uscita della caldaia 80°C
** Bassa temperatura: temperatura di ritorno (all’entrata della caldaia) 30°C
(1) senza limitatore di portata
Accessori
Scarico fumi
Accessorio Descrizione Codice
Tubi coassiali con terminale Ø 60/100 per scarico a parete L tot. = 857 mm KHG71405961
(comprende rosone per esterno)
Curva coassiale 90° Ø 60/100 KHG71405971
Coassiale Curva coassiale 90° ribassata Ø 60/100 KUG71413581
KA00049
Terminale camino verticale coassiale Ø 60/100 L tot. = 1150 mm
Adattatore Ø 60/100 A7755079
Tegola tetti inclinati Ø 100 KHG71403661
Tubo Ø 80 L=1000 mm in polipropilene KHG71405941
Separati Tubo Ø 80 L=500 mm in polipropilene KHG71405991
KHG71405921
Curva 90° Ø 80 in polipropilene
Terminale scarichi separati Ø 80 KHG71401041
