P. 18

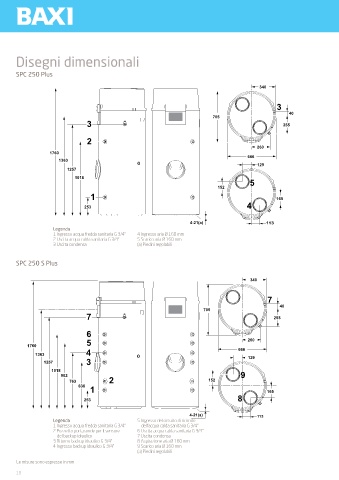

Disegni dimensionali
SPC 250 Plus
340
3
40
705
3 255
2
260
1760
666
1363
129
1257
1018 5
152
1 165
253 4
4-21(a) 113
Legenda
1 Ingresso acqua fredda sanitaria G 3/4" 4 Ingresso aria Ø 160 mm
2 Uscita acqua calda sanitaria G 3/4" 5 Scarico aria Ø 160 mm
3 Uscita condensa (a) Piedini regolabili
SPC 250 S Plus
340
340
7 7
705 40 40
705 122
7 7 255 255
6 6 260
1528 55 260
1760 4 666
1134 666
1363 1028 4 3 129 129
1257 789 3
769 2
1018 670 9
902 639 1 152 9
763 2 152
636 254
1 8 165 165
253 8
4-21(a)
113
4-21(a) 113
Legenda 5 Ingresso del circuito di ricircolo
1 Ingresso acqua fredda sanitaria G 3/4" dell'acqua calda sanitaria G 3/4”
2 Pozzetto portasonde per il sensore 6 Uscita acqua calda sanitaria G 3/4"
del backup idraulico 7 Uscita condensa
3 Ritorno backup idraulico G 3/4" 8 Aspirazione aria Ø 160 mm
4 Ingresso backup idraulico G 3/4" 9 Scarico aria Ø 160 mm
(a) Piedini regolabili
Le misure sono espresse in mm
18
