P. 7

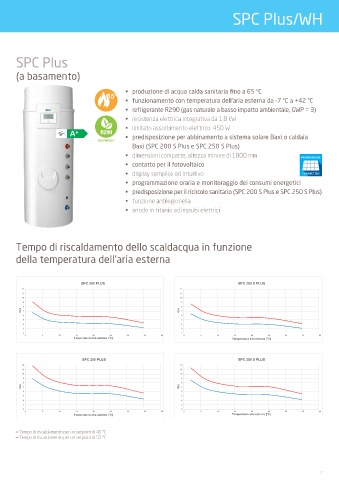

SPC Plus/WH
SPC Plus
(a basamento)
• produzione di acqua calda sanitaria fino a 65 °C
• funzionamento con temperatura dell'aria esterna da -7 °C a +42 °C
• refrigerante R290 (gas naturale a basso impatto ambientale, GWP = 3)
• resistenza elettrica integrativa da 1,8 kW
• limitato assorbimento elettrico: 450 W
R290
• predisposizione per abbinamento a sistema solare Baxi o caldaia
ECO FRIENDLY
Baxi (SPC 200 S Plus e SPC 250 S Plus)
• dimensioni compatte, altezza minore di 1800 mm PHOTOVOLTAIC
• contatto per il fotovoltaico
• display semplice ed intuitivo CONNECTION
• programmazione oraria e monitoraggio dei consumi energetici
• predisposizione per il ricircolo sanitario (SPC 200 S Plus e SPC 250 S Plus)
• funzione antilegionella
• anodo in titanio ad impulsi elettrici
Tempo di riscaldamento dello scaldacqua in funzione
della temperatura dell'aria esterna
SPC 200 PLUS SPC 200 S PLUS
12 12
11 11
10 10
9 9
8 8
Ore 7 Ore 7
6 6
5 5
4 4
3 3
2 2
0 5 10 15 20 25 30 35 40 0 5 10 15 20 25 30 35 40
Temperatura aria esterna [°C] Temperatura aria esterna [°C]
SPC 250 PLUS SPC 250 S PLUS
12 12
11 11
10 10
9 9
8 8
Ore 7 Ore 7
6 6
5 5
4 4
3 3
2 2
0 5 10 15 20 25 30 35 40 0 5 10 15 20 25 30 35 40
Temperatura aria esterna [°C] Temperatura aria esterna [°C]
— Tempo di riscaldamento per un setpoint di 45 °C
— Tempo di riscaldamento per un setpoint di 55 °C
7
