POMPE DOSATRICI E STAZIONI DI DOSAGGIO

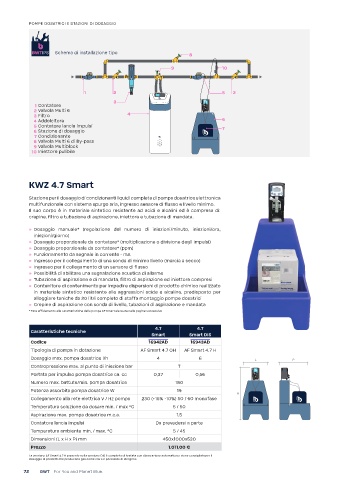

BWTIPS Schema di installazione tipo 8

9 10

1 2 5 2
3
1 Contatore
2 Valvola Multi 6
3 Filtro 4
4 Addolcitore 6
5 Contatore lancia impulsi 7
6 Stazione di dosaggio
7 Condizionante
8 Valvola Multi 6 di By-pass
9 Valvola Multiblock
10 Iniettore pulibile

KWZ 4.7 Smart

Stazione per il dosaggio di condizionanti liquidi completa di pompa dosatrice elettronica
multifunzionale con sistema spurgo aria, ingresso sensore di flusso e livello minimo.
Il suo corpo è in materiale sintetico resistente ad acidi e alcalini ed è compresa di:
crepine, filtro e tubazione di aspirazione, iniettore e tubazione di mandata.

» Dosaggio manuale* (regolazione del numero di iniezioni/minuto, iniezioni/ora,
iniezioni/giorno)
» Dosaggio proporzionale da contatore* (moltiplicazione o divisione degli impulsi)
» Dosaggio proporzionale da contatore* (ppm)
» Funzionamento da segnale in corrente - mA
» Ingresso per il collegamento di una sonda di minimo livello (marcia a secco)
» Ingresso per il collegamento di un sensore di flusso
» Possibilità di abilitare una segnalazione acustica di allarme
» Tubazione di aspirazione e di mandata, filtro di aspirazione ed iniettore compresi
» Contenitore di contenimento per impedire dispersioni di prodotto chimico realizzato
in materiale sintetico resistente alle aggressioni acide e alcaline, predisposto per
alloggiare taniche da 20 litri completo di staffa montaggio pompe dosatrici
» Crepine di aspirazione con sonda di livello, tubazioni di aspirazione e mandata
* Fare affidamento alle caratteristiche della pompa AF Smart elencate nelle pagine successive

4.7 4.7
Caratteristiche tecniche
Smart Smart DIS
Codice 16942AD 16943AD
Tipologia di pompa in dotazione AF Smart 4.7 OH AF Smart 4.7 H
Dosaggio max. pompa dosatrice l/h 4 6
Contropressione max. al punto di iniezione bar 7
Portata per impulso pompa dosatrice ca. cc 0,37 0,56
Numero max. battute/min. pompa dosatrice 180
Potenza assorbita pompa dosatrice W 19
Collegamento alla rete elettrica V / Hz pompa 230 (+15% -10%) 50 / 60 monofase
Temperatura soluzione da dosare min. / max °C 5 / 50
Aspirazione max. pompa dosatrice m.c.a. 1,5
Contatore lancia impulsi Da prevedersi a parte
Temperatura ambiente min. / max. °C 5 / 45
Dimensioni (L x H x P) mm 450x1000x530
Prezzo 1.011,00 €

La versione AF Smart 4.7 H presente nella versione DIS è completa di testata con disareazione automatica e viene consigliata per il
dosaggio di prodotti che producono gas come cloro e perossido di idrogeno
