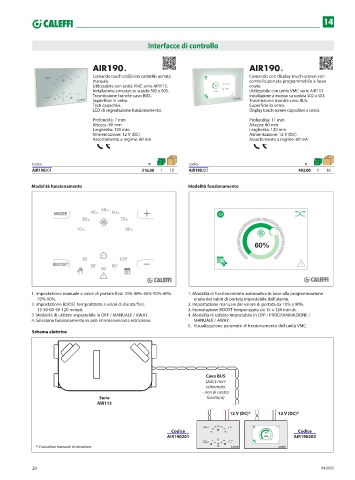

Page 20 - CALEFFI - LISTINO SISTEMI VMC 2025 - DELLAFIORE

14

Interfacce di controllo

AIR190 l AIR190 l
Comando touch a LED con controllo portata Comando con display touch-screen con
manuale. controllo portata programmabile a fasce
Utilizzabile con unità VMC serie AIR113. orarie.
Installazione a incasso su scatola 502 o 503. Utilizzabile con unità VMC serie AIR113.
Trasmissione tramite cavo BUS. Installazione a incasso su scatola 502 o 503.
Superficie in vetro. Trasmissione tramite cavo BUS.
Tasti capacitivi. Superficie in vetro.
LED di segnalazione funzionamento. Display touch-screen capacitivo a colori.
Profondità: 7 mm Profondità: 11 mm
Altezza: 80 mm Altezza: 80 mm
Larghezza: 120 mm Larghezza: 120 mm
Alimentazione: 12 V (DC) Alimentazione: 12 V (DC)
Assorbimento a regime: 60 mA Assorbimento a regime: 60 mA

Codice € Codice €
AIR190201 216,00 1 10 AIR190202 493,00 1 10

Modalità funzionamento Modalità funzionamento

50%
MODE 40% 60%
30 % 70 %
10 % 90%

60%

15' BOOST 120'
BOOST 30' 90'
60'

1. Impostazione manuale a valori di portata fissi: 10%-30%-40%-50%-60%- 1. Modalità di funzionamento automatica in base alla programmazione
70%-90%. oraria dei valori di portata impostabile dall’utente.
2. Impostazione BOOST temporizzato a valori di durata fissi: 2. Impostazione manuale del valore di portata da 10% a 90%.
15-30-60-90-120 minuti. 3. Impostazione BOOST temporizzato da 15 a 120 minuti.
3. Modalità di utilizzo impostabile in OFF / MANUALE / AWAY. 4. Modalità di utilizzo impostabile in OFF / PROGRAMMAZIONE /
4. Selezione funzionamento in sola immissione/sola estrazione. MANUALE / AWAY.
5. Visualizzazione parametri di funzionamento dell’unità VMC.
Schema elettrico

Cavo BUS
(2x0,5 mm 2
schermato
- non di nostra
Serie fornitura)
AIR113
12 V (DC)* 12 V (DC)*

50%
MODE 40% 60%
Codice 10 30 % % 70 % 90% Codice
AIR190201 60% AIR190202
15' BOOST 120'
BOOST 30' 60' 90'
* Consultare manuale di istruzione
