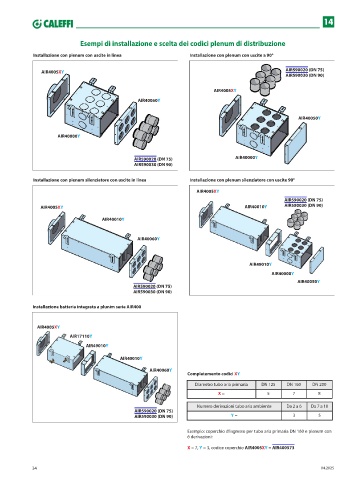

Esempi di installazione e scelta dei codici plenum di distribuzione

Installazione con plenum con uscite in linea Installazione con plenum con uscite a 90°

AIR4005XY AIR590020 (DN 75)
AIR590030 (DN 90)

AIR4005XY
AIR40060Y

AIR40050Y

AIR40000Y

AIR590020 (DN 75) AIR40000Y
AIR590030 (DN 90)

Installazione con plenum silenziatore con uscite in linea Installazione con plenum silenziatore con uscite 90°
AIR4005XY
AIR590020 (DN 75)
AIR4005XY AIR40010Y AIR590030 (DN 90)
AIR40010Y

AIR40060Y

AIR49010Y
AIR40000Y
AIR40050Y
AIR590020 (DN 75)
AIR590030 (DN 90)

Installazione batteria integrata a plunim serie AIR400

AIR4005XY
AIR17110Y
AIR49010Y

AIR40010Y
AIR40060Y
Completamento codici XY

Diametro tubo aria primaria DN 125 DN 160 DN 200
X = 5 7 8
Numero derivazioni tubo aria ambiente Da 2 a 6 Da 7 a 10
AIR590020 (DN 75)
AIR590030 (DN 90) Y = 3 5

Esempio: coperchio d’ingresso per tubo aria primaria DN 160 e plenum con
6 derivazioni:

X = 7, Y = 3, codice coperchio AIR4005XY = AIR400573
