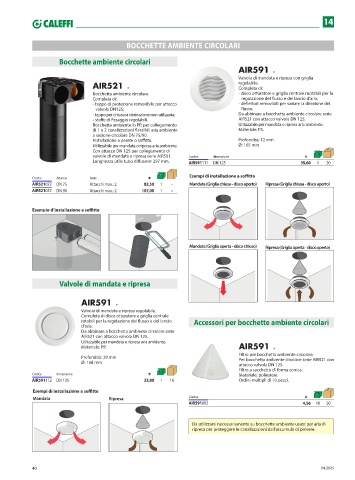

Page 40 - CALEFFI - LISTINO SISTEMI VMC 2025 - DELLAFIORE

14

BOCCHETTE AMBIENTE CIRCOLARI

Bocchette ambiente circolari
AIR591 l
Valvola di mandata e ripresa con griglia
AIR521 l regolabile.
Completa di:
Bocchetta ambiente circolare. - disco otturatore e griglia centrale ruotabili per la
Completa di: regolazione del flusso e del lancio d’aria;
- tappo di protezione removibile per attacco - deflettori removibili per variare la direzione del
valvola DN125; flusso.
- tappo per chiusura derivazione non utilizzata; Da abbinare a bocchetta ambiente circolare serie
- staffe di fissaggio regolabili. AIR521 con attacco valvola DN 125.
Bocchetta ambiente in PP, per collegamento Utilizzabile per mandata o ripresa aria ambiente.
di 1 o 2 canalizzazioni flessibili aria ambiente Materiale: PS.
a sezione circolare DN 75/90.
Installazione a parete o soffitto. Profondità: 12 mm
Utilizzabile per mandata o ripresa aria ambiente. Ø: 165 mm
Con attacco DN 125 per collegamento di
valvole di mandata e ripresa serie AIR591. Codice dimensione €
Lunghezza utile tubo diffusore: 297 mm. AIR591111 DN 125 35,60 1 20

Esempi di installazione a soffitto
Codice Attacco Note €
AIR521022 DN 75 Attacchi max.: 2 83,50 1 – Mandata (Griglia chiusa - disco aperto) Ripresa (Griglia chiusa - disco aperto)
AIR521032 DN 90 Attacchi max.: 2 107,00 1 –

Esempio d’installazione a soffitto

Mandata (Griglia aperta - disco chiuso) Ripresa (Griglia aperta - disco aperto)

Valvole di mandata e ripresa

AIR591 l

Valvola di mandata e ripresa regolabile.
Completa di disco otturatore e griglia centrale
rotabili per la regolazione del flusso e del lancio Accessori per bocchette ambiente circolari
d’aria.
Da abbinare a bocchetta ambiente circolare serie
AIR521 con attacco valvola DN 125.
Utilizzabile per mandata o ripresa aria ambiente.
Materiale: PP. AIR591 l
Filtro per bocchetta ambiente circolare.
Profondità: 20 mm Per bocchetta ambiente circolare serie AIR521 con
Ø: 168 mm
attacco valvola DN 125.
Filtro a sacchetto di forma conica.
Codice dimensione € Materiale: poliestere.
AIR591112 DN 125 23,80 1 16 Ordini multipli di 10 pezzi.

Esempi di installazione a soffitto
Mandata Ripresa Codice €
AIR591002 4,56 10 50

Da utilizzarsi necessariamente su bocchette ambiente usate per aria di
ripresa per proteggere le canalizzazioni dall’accumulo di polvere.

40 04.2025
