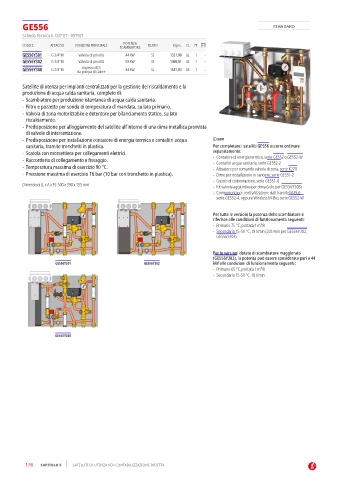

Page 178 - GIACOMINI - LISTINO 2024 - DELLAFIORE

GE556 STANDARD

Scheda Tecnica n. 0371IT - 0979IT
POTENZA
CODICE ATTACCHI FUNZIONI PRINCIPALI FILTRO €/pcs. CL
SCAMBIATORE
GE556Y301 G 3/4”M Valvola di priorità 44 kW SI 1321,90 GE 1 -
GE556Y302 G 3/4”M Valvola di priorità 58 kW SI 1469,81 GE 1 -
Ingresso ACS
GE556Y308 G 3/4”M da pompa di calore 44 kW SI 1531,84 GE 1 -

Satellite di utenza per impianti centralizzati per la gestione del riscaldamento e la
produzione di acqua calda sanitaria, completo di:
- Scambiatore per produzione istantanea di acqua calda sanitaria.
- Filtro e pozzetto per sonda di temperatura di mandata, su lato primario.
- Valvola di zona motorizzabile e detentore per bilanciamento statico, su lato
riscaldamento.
- Predisposizione per alloggiamento del satellite all’interno di una dima metallica provvista
di valvole di intercettazione.
- Predisposizione per installazione contatore di energia termica e contalitri acqua INFO
sanitaria, tramite tronchetti in plastica. Per completare i satelliti GE556 occorre ordinare
- Scatola con morsettiera per collegamenti elettrici. separatamente:
- Raccorderia di collegamento e fissaggio. - Contatore di energia termica, serie GE552 o GE552-W
- Contalitri acqua sanitaria, serie GE552-2
- Temperatura massima di esercizio 90 °C. - Attuatore per comando valvola di zona, serie K270
- Pressione massima di esercizio 16 bar (10 bar con tronchetto in plastica). - Dime per installazione in cantiere, serie GE551-2
- Guscio di coibentazione, serie GE551-4
Dimensioni (L x A x P): 540 x 390 x 155 mm - Kit valvola aggiuntiva per dima (solo per GE556Y308)
- Componenti per centralizzazione dati tramite M-Bus
serie GE552-4, oppure Wireless M-Bus serie GE552-W

Per tutte le versioni la potenza dello scambiatore si
riferisce alle condizioni di funzionamento seguenti:
- Primario 75 °C, portata 1 m³/h
- Secondario 15-50 °C, 18 l/min (24 l/min per GE556Y302,
GE556Y303)

Per le versioni dotate di scambiatore maggiorato
(GE556Y302), la potenza può essere considerata pari a 44
GE556Y301 GE556Y302 kW alle condizioni di funzionamento seguenti:
- Primario 65 °C, portata 1 m³/h
- Secondario 15-50 °C, 18 l/min

GE556Y308

176 CAPITOLO 5 SATELLITI DI UTENZA PER CONTABILIZZAZIONE DIRETTA
