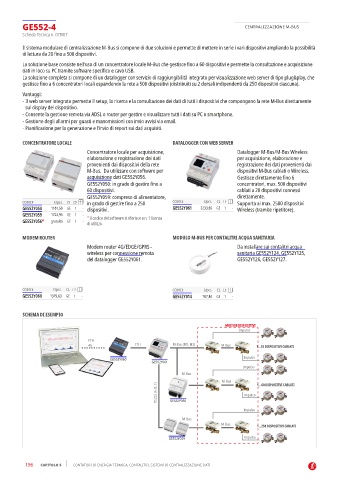

Page 198 - GIACOMINI - LISTINO 2024 - DELLAFIORE

GE552-4 CENTRALIZZAZIONE M-BUS

Scheda Tecnica n. 0780IT

Il sistema modulare di centralizzazione M-Bus si compone di due soluzioni e permette di mettere in serie i vari dispositivi ampliando la possibilità
di lettura da 20 fino a 500 dispositivi.
La soluzione base consiste nell’uso di un concentratore locale M-Bus che gestisce fino a 60 dispositivi e permette la consultazione e acquisizione
dati in loco su PC tramite software specifico e cavo USB.
La soluzione completa si compone di un datalogger con servizio di raggiungibilità integrato per visualizzazione web server di tipo plug&play, che
gestisce fino a 6 concentratori locali espandendo la rete a 500 dispositivi (distribuiti su 2 dorsali indipendenti da 250 dispositivi ciascuna).
Vantaggi:
- Il web server integrato permette il setup, la ricerca e la consultazione dei dati di tutti i dispositivi che compongono la rete M-Bus direttamente
sul display del dispositivo.
- Consente la gestione remota via ADSL o router per gestire e visualizzare tutti i dati su PC o smartphone.
- Gestione degli allarmi per guasti e manomissioni con invio avvisi via email.
- Pianificazione per la generazione e l’invio di report sui dati acquisiti.

CONCENTRATORE LOCALE DATALOGGER CON WEB SERVER
Concentratore locale per acquisizione, Datalogger M-Bus/M-Bus Wireless
elaborazione e registrazione dei dati per acquisizione, elaborazione e
provenienti dai dispositivi della rete registrazione dei dati provenienti dai
M-Bus. Da utilizzare con software per dispositivi M-Bus cablati o Wireless.
acquisizione dati GE552Y056. Gestisce direttamente fino 6
GE552Y050: in grado di gestire fino a concentratori, max. 500 dispositivi
60 dispositivi. cablati a 20 dispositivi connessi
GE552Y059: compreso di alimentatore, direttamente.
CODICE €/pcs. CL in grado di gestire fino a 250 CODICE €/pcs. CL Supporta al max. 2500 dispositivi
GE552Y050 1101,59 GE 1 - dispositivi. GE552Y061 2233,65 GE 1 - Wireless (tramite ripetitore).
GE552Y059 1724,95 GE 1 -
GE552Y056* gratuito GE 1 - * Il codice del software si riferisce a n. 1 licenza
di utilizzo.
MODEM ROUTER MODULO M-BUS PER CONTALITRI ACQUA SANITARIA
Modem router 4G/EDGE/GPRS - Da installare sui contalitri acqua
wireless per connessione remota sanitaria GE552Y124, GE552Y125,
del datalogger GE552Y061. GE552Y126, GE552Y127.

CODICE €/pcs. CL CODICE €/pcs. CL
GE552Y060 1379,63 GE 1 - GE552Y014 107,84 GE 1 -

SCHEMA DI ESEMPIO

MAX 500 DISPOSITIVI
Impulso
ETH
4G ETH M-Bus (M1, M2) M-Bus 1...20 DISPOSITIVI CABLATI

Impulso
GE552Y060
GE552Y061
Impulso
M-Bus
M-Bus 1...60 DISPOSITIVI CABLATI
RS232 (A, B, C) GE552Y050 Impulso

Impulso
M-Bus
M-Bus
1...250 DISPOSITIVI CABLATI

GE552Y059 Impulso

196 CAPITOLO 5 CONTATORI DI ENERGIA TERMICA, CONTALITRI, SISTEMI DI CENTRALIZZAZIONE DATI
