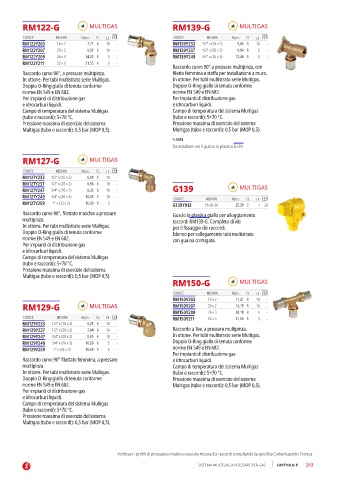

Page 265 - GIACOMINI - LISTINO 2024 - DELLAFIORE

RM122-G MULTIGAS RM139-G MULTIGAS

CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
RM122Y203 16 x 2 7,77 R 10 - RM139Y233 1/2” x (16 x 2) 9,05 R 10 -
RM122Y207 20 x 2 9,92 R 10 - RM139Y237 1/2” x (20 x 2) 9,84 R 5 -
RM122Y209 26 x 3 14,32 R 5 - RM139Y249 3/4” x (26 x 3) 13,46 R 5 -
RM122Y211 32 x 3 21,55 R 5 -
Raccordo curvo 90° a pressare multipinza, con
Raccordo curvo 90°, a pressare multipinza. filetto femmina e staffa per installazione a muro.
In ottone. Per tubi multistrato serie Multigas. In ottone. Per tubi multistrato serie Multigas.
Doppio O-Ring giallo di tenuta conforme Doppio O-Ring giallo di tenuta conforme
norme EN 549 e EN 682. norme EN 549 e EN 682.
Per impianti di distribuzione gas Per impianti di distribuzione gas
e idrocarburi liquidi. e idrocarburi liquidi.
Campo di temperatura del sistema Multigas Campo di temperatura del sistema Multigas
(tubo e raccordi): 5÷70 °C. (tubo e raccordi): 5÷70 °C.
Pressione massima di esercizio del sistema Pressione massima di esercizio del sistema
Multigas (tubo e raccordi): 0,5 bar (MOP 0,5). Multigas (tubo e raccordi): 0,5 bar (MOP 0,5).
 NOTA
Da installare con il guscio in plastica G139.

RM127-G MULTIGAS

CODICE MISURA €/pcs. CL
RM127Y233 1/2” x (16 x 2) 6,08 R 10 -
RM127Y237 1/2” x (20 x 2) 6,96 R 10 -
RM127Y247 3/4” x (20 x 2) 8,33 R 10 - G139 MULTIGAS
RM127Y249 3/4” x (26 x 3) 10,09 R 10 - CODICE MISURA €/pcs. CL
RM127Y259 1” x (32 x 3) 16,60 R 5 - G139Y013 16-20-26 25,39 Z 1 20
Raccordo curvo 90°, filettato maschio a pressare Guscio in plastica giallo per alloggiamento
multipinza. raccordi RM139-G. Completo di viti
In ottone. Per tubi multistrato serie Multigas. per il fissaggio dei raccordi.
Doppio O-Ring giallo di tenuta conforme Idoneo per collegamento tubi multistrato
norme EN 549 e EN 682. con guaina corrugata.
Per impianti di distribuzione gas
e idrocarburi liquidi.
Campo di temperatura del sistema Multigas
(tubo e raccordi): 5÷70 °C.
Pressione massima di esercizio del sistema
Multigas (tubo e raccordi): 0,5 bar (MOP 0,5).
RM150-G MULTIGAS

CODICE MISURA €/pcs. CL
RM150Y203 16 x 2 11,21 R 10 -
RM129-G MULTIGAS RM150Y207 20 x 2 14,19 R 10 -
RM150Y209 26 x 3 20,18 R 5 -
CODICE MISURA €/pcs. CL RM150Y211 32 x 3 31,55 R 5 -
RM129Y233 1/2” x (16 x 2) 6,25 R 10 -
RM129Y237 1/2” x (20 x 2) 7,04 R 10 - Raccordo a Tee, a pressare multipinza.
RM129Y247 3/4” x (20 x 2) 9,05 R 10 - In ottone. Per tubi multistrato serie Multigas.
RM129Y249 3/4” x (26 x 3) 10,80 R 5 - Doppio O-Ring giallo di tenuta conforme
RM129Y259 1” x (32 x 3) 16,60 R 5 - norme EN 549 e EN 682.
Per impianti di distribuzione gas
Raccordo curvo 90° filettato femmina, a pressare e idrocarburi liquidi.
multipinza. Campo di temperatura del sistema Multigas
In ottone. Per tubi multistrato serie Multigas. (tubo e raccordi): 5÷70 °C.
Doppio O-Ring giallo di tenuta conforme Pressione massima di esercizio del sistema
norme EN 549 e EN 682. Multigas (tubo e raccordi): 0,5 bar (MOP 0,5).
Per impianti di distribuzione gas
e idrocarburi liquidi.
Campo di temperatura del sistema Multigas
(tubo e raccordi): 5÷70 °C.
Pressione massima di esercizio del sistema
Multigas (tubo e raccordi): 0,5 bar (MOP 0,5).

Verificare i profili di pressatura relativi a ciascuna misura dei raccordi consultando la specifica Comunicazione Tecnica.

SISTEMA MULTIGAS A PRESSARE PER GAS CAPITOLO 8 263
