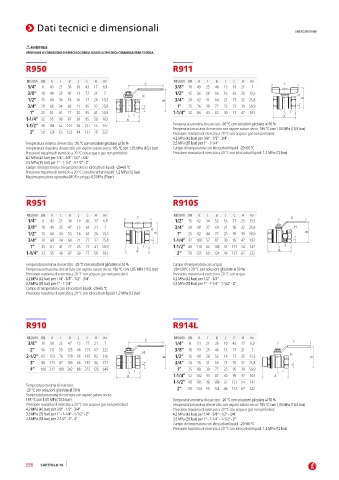

P. 340
Dati tecnici e dimensionali DIMENSIONI IN MM
AVVERTENZA
VERIFICARE LE CONDIZIONI DI ESERCIZIO CONSULTANDO LA SPECIFICA COMUNICAZIONE TECNICA.
R950 R911
MISURA DN A I B J C H Kv MISURA DN A I B J C H Kv C
1/4” 8 43 21 36 10 43 17 6,9 C 3/8” 10 49 25 48 13 63 21 7
3/8” 10 49 25 47 13 77 21 7 H 1/2” 15 56 28 56 16 63 25 13,3 H
1/2” 15 60 30 53 16 77 26 13,3 B 3/4” 20 62 31 64 21 73 32 25,8 B
3/4” 20 68 34 69 21 95 32 25,8 1” 25 76 38 72 25 73 39 50,9 J
1” 25 81 41 77 25 95 41 50,9 I J 1-1/4" 32 86 43 82 30 73 47 103 I
1-1/4" 32 95 48 87 30 95 50 103 A A
1-1/2" 40 104 52 107 36 137 55 147 Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 %
2” 50 126 63 122 44 137 70 222 Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar)
Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi:
4,2 MPa (42 bar) per 3/8” - 1/2” - 3/4”
Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 % 3,5 MPa (35 bar) per 1” - 1-1/4"
Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar) Campo di temperatura con idrocarburi liquidi: -20÷60 °C
Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi: Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
4,2 MPa (42 bar) per 1/4” - 3/8” - 1/2” - 3/4”
3,5 MPa (35 bar) per 1” - 1-1/4" - 1-1/2" - 2”
Campo di temperatura con gas pericolosi e idrocarburi liquidi: -20÷60 °C
Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
Massima pressione operativa (MOP) con gas: 0,5 MPa (5 bar)
R951 R910S
MISURA DN A I B J C H Kv C MISURA DN A I B J C H Kv C
1/4” 8 43 21 36 10 42 17 6,9 1/2” 15 62 34 52 16 77 25 13,3
3/8” 10 49 25 47 13 63 21 7 H 3/4” 20 68 37 69 21 95 32 25,8 H
1/2” 15 60 30 53 16 63 26 13,3 B 1” 25 82 44 77 25 95 39 50,9 B
3/4” 20 68 34 69 21 77 32 25,8 J 1-1/4" 32 100 57 87 30 95 47 103 J
1” 25 81 41 77 25 77 41 50,9 I 1-1/2" 40 110 62 108 37 137 54 147 I
1-1/4" 32 95 48 87 30 77 50 103 A 2” 50 125 69 124 46 137 67 222 A
Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 % Campo di temperatura con acqua:
Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar) -20÷120°C (-20 °C con soluzioni glicolate al 50 %)
Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi: Pressione massima di esercizio a 20 °C con acqua:
4,2 MPa (42 bar) per 1/4” - 3/8” - 1/2” - 3/4” 4,2 MPa (42 bar) per 1/2” - 3/4”
3,5 MPa (35 bar) per 1” - 1-1/4" 3,5 MPa (35 bar) per 1” - 1-1/4" - 1-1/2" - 2”
Campo di temperatura con idrocarburi liquidi: -20÷60 °C
Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
R910 R914L
MISURA DN A I B J C H Kv C MISURA DN A I B J C H Kv
3/8" 10 50 25 47 13 77 21 7 1/4” 8 51 21 36 10 42 17 6,9 C
2” 50 111 55 125 46 137 67 222 H 3/8” 10 59 25 46 13 77 21 7
2-1/2" 65 153 76 170 58 187 82 336 B 1/2” 15 68 28 52 16 77 25 13,3 H B
3” 80 173 87 189 68 187 96 377 3/4” 20 76 31 69 21 95 32 25,8
4” 100 217 108 242 88 257 126 645 I J 1” 25 88 39 77 25 95 39 50,9 I J
A 1-1/4" 32 102 43 87 30 95 47 103 A
1-1/2" 40 105 48 108 37 137 54 147
Temperatura minima di esercizio: 2”
-20 °C con soluzioni glicolate al 50 % 50 124 55 124 46 137 67 222
Temperatura massima di esercizio con vapore saturo secco:
185 °C con 1,05 MPa (10,5 bar) Temperatura minima di esercizio: -20 °C con soluzioni glicolate al 50 %
Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi: Temperatura massima di esercizio con vapore saturo secco: 185 °C con 1,05 MPa (10,5 bar)
4,2 MPa (42 bar) per 3/8” - 1/2” - 3/4” Pressione massima di esercizio a 20 °C con acqua e gas non pericolosi:
3,5 MPa (35 bar) per 1” - 1-1/4" - 1-1/2" - 2” 4,2 MPa (42 bar) per 1/4” - 3/8” - 1/2” - 3/4”
2,8 MPa (28 bar) per 2-1/2" - 3” - 4” 3,5 MPa (35 bar) per 1” - 1-1/4" - 1-1/2" - 2”
Campo di temperatura con idrocarburi liquidi: -20÷60 °C
Pressione massima di esercizio a 20 °C con idrocarburi liquidi: 1,2 MPa (12 bar)
338 CAPITOLO 10
