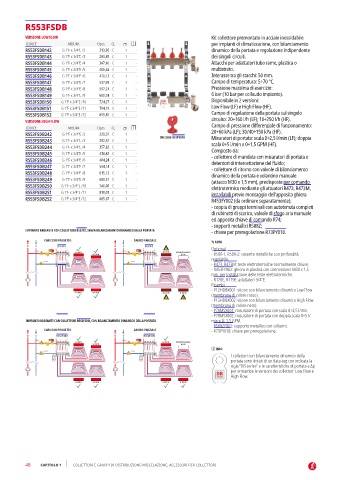

Page 50 - GIACOMINI - LISTINO 2024 - DELLAFIORE

R553FSDB

VERSIONE LOW FLOW Kit collettore premontato in acciaio inossidabile
CODICE MISURA €/pcs. CL per impianti di climatizzazione, con bilanciamento
R553FSDB142 G 1”F x 3/4”E /2 213,96 C 1 - dinamico della portata e regolazione indipendente
R553FSDB143 G 1”F x 3/4”E /3 283,85 C 1 - dei singoli circuiti.
R553FSDB144 G 1”F x 3/4”E /4 347,40 C 1 - Attacchi per adattatori tubo rame, plastica o
R553FSDB145 G 1”F x 3/4”E /5 406,62 C 1 - multistrato.
R553FSDB146 G 1”F x 3/4”E /6 470,13 C 1 - Interasse tra gli stacchi: 50 mm.
R553FSDB147 G 1”F x 3/4”E /7 537,99 C 1 - Campo di temperatura: 5÷70 °C.
R553FSDB148 G 1”F x 3/4”E /8 597,21 C 1 - Pressione massima di esercizio:
R553FSDB149 G 1”F x 3/4”E /9 660,74 C 1 - 6 bar (10 bar per collaudo impianto).
R553FSDB150 G 1”F x 3/4”E /10 724,27 C 1 - Disponibile in 2 versioni:
R553FSDB151 G 1”F x 3/4”E /11 794,19 C 1 - Low Flow (LF) e High Flow (HF).
R553FSDB152 G 1”F x 3/4”E /12 859,85 C 1 - Campo di regolazione della portata sul singolo
VERSIONE HIGH FLOW circuito: 20÷160 l/h (LF); 10÷250 l/h (HF).
Campo di pressione differenziale di funzionamento:
CODICE MISURA €/pcs. CL 20÷60 kPa (LF); 30/40÷150 kPa (HF).
R553FSDB242 G 1”F x 3/4”E /2 220,37 C 1 -
R553FSDB243 G 1”F x 3/4”E /3 292,37 C 1 - INCLUDE R73PY010 Misuratori di portata: scala 0÷2,5 l/min (LF); doppia
R553FSDB244 G 1”F x 3/4”E /4 357,82 C 1 - scala 0÷5 l/min e 0÷1,5 GPM (HF).
Composto da:
R553FSDB245 G 1”F x 3/4”E /5 418,82 C 1 - - collettore di mandata con misuratori di portata e
R553FSDB246 G 1”F x 3/4”E /6 484,24 C 1 - detentori di intercettazione del fluido;
R553FSDB247 G 1”F x 3/4”E /7 554,14 C 1 - - collettore di ritorno con valvole di bilanciamento
R553FSDB248 G 1”F x 3/4”E /8 615,13 C 1 - dinamico della portata e volantino manuale
R553FSDB249 G 1”F x 3/4”E /9 680,57 C 1 - (attacco M30 x 1,5 mm), predisposte per comando
R553FSDB250 G 1”F x 3/4”E /10 746,00 C 1 - elettrotermico mediante gli attuatori R473, R473M,
R553FSDB251 G 1”F x 3/4”E /11 818,01 C 1 - installabili previo montaggio dell’apposita ghiera
R553FSDB252 G 1”F x 3/4”E /12 885,67 C 1 - R453FY002 (da ordinare separatamente);
- coppia di gruppi terminali con autotenuta completi
di rubinetti di scarico, valvole di sfogo aria manuale
ed apposita chiave di comando R74;
- supporti metallici R588Z;
IMPIANTO RADIANTE CON COLLETTORI R553FS, SENZA BILANCIAMENTO DINAMICO DELLA PORTATA - chiave per preregolazione R73PY010.
CARICO DI PROGETTO CARICO PARZIALE  NOTA
R553FS R553FS
Optional
G 100 % G 120 % CIRCUITO CHIUSO - R500-1, R500-2: cassette metalliche con profondità
G 100 % G 0 %
CARICO DI PROGETTO CARICO PARZIALE regolabile.
R553FS R553FS - R473, R473M: teste elettrotermiche normalmente chiuse.
- R453FY002: ghiera in plastica con connessione M30 x 1,5
G 100 % G 120 % CIRCUITO CHIUSO
G 100 % G 0 % mm, per installazione delle teste elettrotermiche.
- R178E, R179E: adattatori 3/4”E.
Ricambi
- P12HDBX001: vitone con bilanciamento dinamico Low Flow
G 100 % G 100 % G 120 % G 120 %
(membrana di colore rosso).
- P12HDBX002: vitone con bilanciamento dinamico High Flow
(membrana di colore nero).
CARICO DI PROGETTO CARICO PARZIALE - P78MSX001: misuratore di portata con scala 0÷2,5 l/min.
G 100 % G 100 % G 120 % G 120 %
R553FSDB R553FSDB - P78MSX002: misuratore di portata con doppia scala 0÷5 l/
IMPIANTO RADIANTE CON COLLETTORI R553FSDB, CON BILANCIAMENTO DINAMICO DELLA PORTATA G 100 % CIRCUITO CHIUSO min e 0÷1,5 GPM.
G 100 %
G 100 % G 0 % - R588ZY001: supporto metallico con collarini.
CARICO DI PROGETTO CARICO PARZIALE - R73PY010: chiave per preregolazione.
R553FSDB R553FSDB
G 100 % G 100 % CIRCUITO CHIUSO
G 100 % G 0 %
INFO
I collettori con bilanciamento dinamico della
portata sono dotati di un data-tag con indicata la
G 100 % G 100 % G 100 % G 100 %
sigla “DB series” e le caratteristiche di portata e ∆p
per entrambe le versioni dei collettori: Low Flow e
High Flow.
G 100 % G 100 % G 100 % G 100 %
