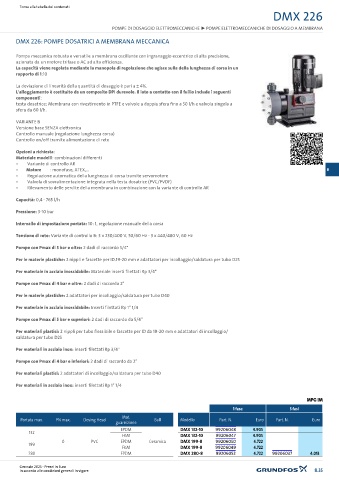

Page 571 - GRUNDFOS - LISTINO 2025 - DELLAFIORE

Torna alla tabella dei contenuti
DMX 226

POMPE DI DOSAGGIO ELETTROMECCANICHE ► POMPE ELETTROMECCANICHE DI DOSAGGIO A MEMBRANA
DMX 226: POMPE DOSATRICI A MEMBRANA MECCANICA

Pompa meccanica robusta e versatile a membrana oscillante con ingranaggio eccentrico di alta precisione,
azionata da un motore trifase o AC ad alta efficienza.
La capacità viene regolata mediante la manopola di regolazione che agisce sulla della lunghezza di corsa in un
rapporto di 1:10

La deviazione di linearità della quantità di dosaggio è pari a ± 4%.
L'alloggiamento è costituito da un composito DPI durevole. Il lato a contatto con il fuilio include i seguenti
componenti:
testa dosatrice; Membrana con rivestimento in PTFE e valvole a doppia sfera fino a 50 l/h e valvola singola a
sfera da 60 l/h.

VARIANTE B
Versione base SENZA elettronica
Controllo manuale (regolazione lunghezza corsa)
Controllo on/off tramite alimentazione di rete

Opzioni a richiesta:
Materiale modelli: combinazioni differenti
• Variante di controllo AR
• Motore : monofase, ATEX,… 8
• Regolazione automatica della lunghezza di corsa tramite servomotore
• Valvola di sovralimentazione integrata nella testa dosatrice (PVC/PVDF)
• Rilevamento delle perdite della membrana in combinazione con la variante di controllo AR

Capacità: 0,4 - 765 l/h

Pressione: 3-10 bar
Intervallo di impostazione portata: 10: 1, regolazione manuale della corsa

Tensione di rete: Variante di controllo B: 3 x 230/400 V, 50/60 Hz - 3 x 440/480 V, 60 Hz

Pompe con Pmax di 5 bar e oltre: 2 dadi di raccordo 5/4"
Per le materie plastiche: 2 nippli e fascette per ID.19-20 mm e adattatori per incollaggio/saldatura per tubo D25

Per materiale in acciaio inossidabile: Materiale inserti filettati Rp 3/4"

Pompe con Pmax di 4 bar e oltre: 2 dadi di raccordo 2"
Per le materie plastiche: 2 adattatori per incollaggio/saldatura per tubo D40

Per materiale in acciaio inossidabile: Inserti filettati Rp 1" 1/4
Pompe con Pmax di 5 bar e superiori: 2 dadi di raccordo da 5/4”

Per materiali plastici: 2 nippli per tubo flessibile e fascette per ID da 19-20 mm e adattatori di incollaggio/
saldatura per tubo D25

Per materiali in acciaio inox: inserti filettati Rp 3/4"

Pompe con Pmax di 4 bar e inferiori: 2 dadi di raccordo da 2”
Per materiali plastici: 2 adattatori di incollaggio/saldatura per tubo D40

Per materiali in acciaio inox: inserti filettati Rp 1" 1/4

MPG IM
1 fase 3 fasi
Mat.
Portata max. PN max. Dosing Head Ball Modello Part. N. Euro Part. N. Euro
guarnizione
EPDM DMX 132-10 99206048 4.905
132
FKM DMX 132-10 99206047 4.905
0 PVC EPDM Ceramica DMX 199-8 99206050 4.722
199
FKM DMX 199-8 99206049 4.722
280 EPDM DMX 280-8 99206052 4.722 99206037 4.013
Gennaio 2025 - Prezzi in Euro
In accordo alle condizioni generali in vigore 8.35
