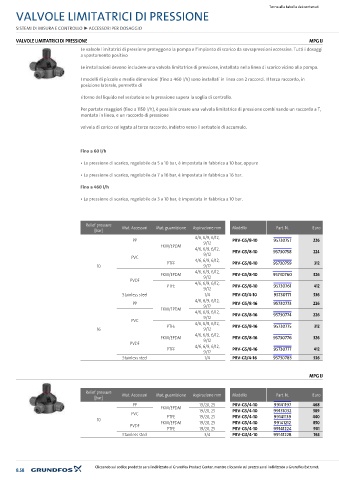

Page 594 - GRUNDFOS - LISTINO 2025 - DELLAFIORE

Torna alla tabella dei contenuti
VALVOLE LIMITATRICI DI PRESSIONE

SISTEMI DI MISURA E CONTROLLO ► ACCESSORI PER DOSAGGIO
VALVOLE LIMITATRICI DI PRESSIONE MPG IJ
Le valvole limitatrici di pressione proteggono la pompa e l'impianto di scarico da sovrapressioni eccessive. Tutti i dosaggi
a spostamento positivo
Le installazioni devono includere una valvola limitatrice di pressione, installata nella linea di scarico vicino alla pompa.

I modelli di piccole e medie dimensioni (fino a 460 l/h) sono installati in linea con 2 raccordi. Il terzo raccordo, in
posizione laterale, permette di

ritorno del liquido nel serbatoio se la pressione supera la soglia di controllo.
Per portate maggiori (fino a 1150 l/h), è possibile creare una valvola limitatrice di pressione combinando un raccordo a T,
montato in linea, e un raccordo di pressione
valvola di carico collegata al terzo raccordo, indietro verso il serbatoio di accumulo.

Fino a 60 l/h

• La pressione di scarico, regolabile da 5 a 10 bar, è impostata in fabbrica a 10 bar, oppure

• La pressione di scarico, regolabile da 7 a 16 bar, è impostata in fabbrica a 16 bar.
Fino a 460 l/h

• La pressione di scarico, regolabile da 3 a 10 bar, è impostata in fabbrica a 10 bar.

Relief pressure Mat. Accessori Mat. guarnizione Modello Part. N. Euro
[bar] Aspirazione mm
4/6, 6/9, 6/12,
PP 9/12 PRV-G5/8-10 95730757 226
FKM/EPDM
4/6, 6/9, 6/12, PRV-G5/8-10 95730758 224
9/12
PVC 4/6, 6/9, 6/12,
PTFE PRV-G5/8-10 95730759 312
10 9/12
4/6, 6/9, 6/12,
FKM/EPDM PRV-G5/8-10 95730760 326
PVDF 9/12
PTFE 4/6, 6/9, 6/12, PRV-G5/8-10 95730761 412
9/12
Stainless steel 1/4 PRV-G1/4-10 95730771 536
4/6, 6/9, 6/12,
PP 9/12 PRV-G5/8-16 95730773 226
FKM/EPDM
4/6, 6/9, 6/12, PRV-G5/8-16 95730774 226
9/12
PVC 4/6, 6/9, 6/12,
PTFE PRV-G5/8-16 95730775 312
16 9/12
4/6, 6/9, 6/12,
FKM/EPDM PRV-G5/8-16 95730776 326
9/12
PVDF 4/6, 6/9, 6/12,
PTFE PRV-G5/8-16 95730777 412
9/12
Stainless steel 1/4 PRV-G1/4-16 95730783 536

MPG IJ

Relief pressure
[bar] Mat. Accessori Mat. guarnizione Aspirazione mm Modello Part. N. Euro
PP 19/20, 25 PRV-G5/4-10 99141197 468
FKM/EPDM
PVC 19/20, 25 PRV-G5/4-10 99131032 389
PTFE
10 FKM/EPDM 19/20, 25 PRV-G5/4-10 99141139 440
850
99141212
PRV-G5/4-10
19/20, 25
PVDF
PTFE 19/20, 25 PRV-G5/4-10 99141224 901
Stainless steel 3/4 PRV-G3/4-10 99141228 763

Cliccando sul codice prodotto sarai indirizzato al Grundfos Product Center, mentre cliccando sul prezzo sarai indirizzato a Grundfos Extranet.
