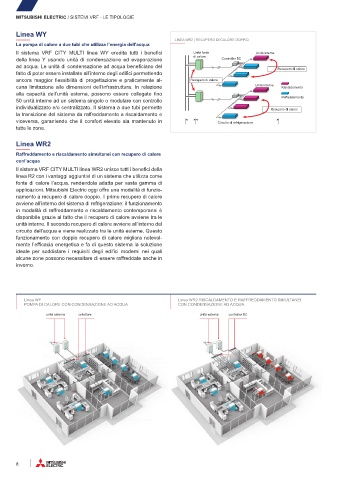

MITSUBISHI ELECTRIC / SISTEMI VRF - LE TIPOLOGIE

Linea WY
LINEA WR2 | RECUPERO DI CALORE DOPPIO
La pompa di calore a due tubi che utilizza l’energia dell’acqua
Il sistema VRF CITY MULTI linea WY eredita tutti i benefici Unità fonte Unità interne
della linea Y usando unità di condensazione ed evaporazione di calore Controller BC
ad acqua. Le unità di condensazione ad acqua beneficiano del Recupero di calore
fatto di poter essere installate all’interno degli edifici permettendo
ancora maggior flessibilità di progettazione e praticamente al- Recupero di calore
cuna limitazione alle dimensioni dell’infrastruttura. In relazione Unità interne Riscaldamento
alla capacità dell’unità esterna, possono essere collegate fino
50 unità interne ad un sistema singolo o modulare con controllo Raffeddamento
individualizzato e/o centralizzato. Il sistema a due tubi permette Recupero di calore
la transizione del sistema da raffreddamento a riscaldamento e
viceversa, garantendo che il comfort elevato sia mantenuto in Circuito di refrigerazione
tutte le zone.

Linea WR2
Raffreddamento e riscaldamento simultanei con recupero di calore
conl’acqua
Il sistema VRF CITY MULTI linea WR2 unisce tutti i benefici della
linea R2 con i vantaggi aggiuntivi di un sistema che utilizza come
fonte di calore l’acqua, rendendola adatta per vasta gamma di
applicazioni. Mitsubishi Electric oggi offre una modalità di funzio-
namento a recupero di calore doppio. Il primo recupero di calore
avviene all’interno del sistema di refrigerazione: il funzionamento
in modalità di raffreddamento e riscaldamento contemporanei è
disponibile grazie al fatto che il recupero di calore avviene tra le
unità interne. Il secondo recupero di calore avviene all’interno del
circuito dell’acqua e viene realizzato tra le unità esterne. Questo
funzionamento con doppio recupero di calore migliora notevol-
mente l’efficacia energetica e fa di questo sistema la soluzione
ideale per soddisfare i requisiti degli edifici moderni nei quali
alcune zone possono necessitare di essere raffreddate anche in
inverno.

Linea WY Linea WR2 RISCALDAMENTO E RAFFREDDAMENTO SIMULTANEI
POMPA DI CALORE CON CONDENSAZIONE AD ACQUA CON CONDENSAZIONE AD ACQUA
unità esterna collettore unità esterna controller BC

8
