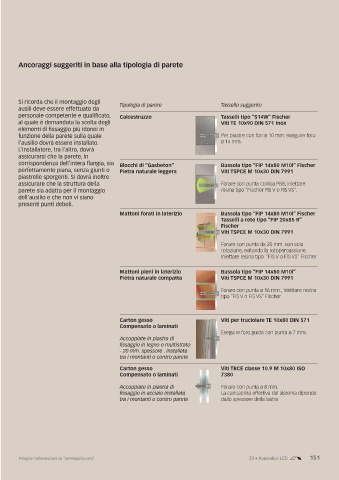

Ancoraggi suggeriti in base alla tipologia di parete

Si ricorda che il montaggio degli Tipologia di parete Tassello suggerito
ausili deve essere effettuato da
personale competente e qualificato, Calcestruzzo Tasselli tipo “S14W” Fischer
al quale è demandata la scelta degli Viti TE 10x90 DIN 571 Inox
elementi di fissaggio più idonei in
funzione della parete sulla quale Per piastre con fori ø 10 mm. eseguire foro
l’ausilio dovrà essere installato. ø 14 mm.
L’installatore, tra l’altro, dovrà
assicurarsi che la parete, in
corrispondenza dell’intera flangia, sia Blocchi di “Gasbeton” Bussola tipo “FIP 14x80 M10i” Fischer
perfettamente piana, senza giunti o Pietra naturale leggera Viti TSPCE M 10x30 DIN 7991
piastrelle sporgenti. Si dovrà inoltre
assicurare che la struttura della Forare con punta conica PBB, iniettare
parete sia adatta per il montaggio resina tipo “Fischer FIS V o FIS VS”.
dell’ausilio e che non vi siano
presenti punti deboli.
Mattoni forati in laterizio Bussola tipo “FIP 14x80 M10i” Fischer
Tasselli a rete tipo “FIP 20x85 R”
Fischer
Viti TSPCE M 10x30 DIN 7991

Forare con punta da 20 mm. con sola
rotazione, evitando la rotopercussione.
Iniettare resina tipo “FIS V o FIS VS” Fischer

Mattoni pieni in laterizio Bussola tipo “FIP 14x80 M10i”
Pietra naturale compatta Viti TSPCE M 10x30 DIN 7991
Forare con punta ø 16 mm., iniettare resina
tipo “FIS V o FIS VS” Fischer .

Carton gesso Viti per truciolare TE 10x80 DIN 571
Compensato o laminati
Eseguire foro guida con punta ø 7 mm.
Accoppiate in piastra di
fissaggio in legno o multistrato
- 20 mm. spessore . installata
tra i montanti o contro parete
Carton gesso Viti TBCE classe 10.9 M 10x80 ISO
Compensato o laminati 7380

Accoppiate in piastra di Forare con punta ø 8 mm.
fissaggio in acciaio installata La caricabilità effettiva del sistema dipende
tra i montanti o contro parete dallo spessore della lastra
