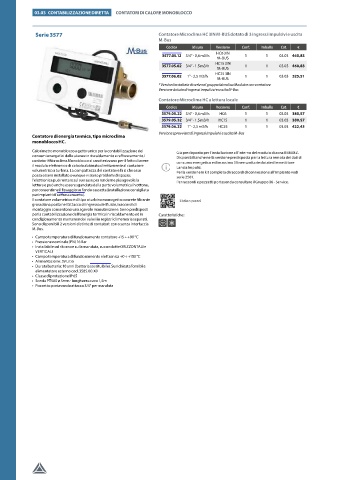

Page 144 - RBM - LISTINO 2024 - DELLAFIORE

114 03.03 contaBilizzazione diretta contatori di calore monoBlocco

Serie 3577 Contatore Microclima HC 3IN M-BUS dotato di 3 ingressi impulsivi e uscita
M-Bus
Codice Misura Versione Conf. Imballo Cat. €
HC6 3IN
3577.05.12 3/4” - 0,6 m3/h 1 1 03.03 460,83
M-BUS
HC15 3IN
3577.05.02 3/4” - 1.5 m3/h 1 1 03.03 460,83
M-BUS
HC25 3IN
3577.06.02 1” - 2,5 m3/h 1 1 03.03 525,51
M-BUS
* Versioni installate di serie nel gruppo idraulica Modular con contatore
Versione dotata di ingressi impulsivi e uscita M-Bus
Contatore Microclima HC a lettura locale
Codice Misura Versione Conf. Imballo Cat. €
3579.05.22 3/4” - 0,6 m3/h HC6 1 1 03.03 380,57
3579.05.32 3/4” - 1,5 m3/h HC15 1 1 03.03 380,57
3579.06.22 1” - 2,5 m3/h HC25 1 1 03.03 422,43
Versione sprovvista di ingressi impulsivi e uscita M-Bus
contatore di energia termica, tipo microclima
monoblocco Hc.
Calorimetro monoblocco a getto unico per la contabilizzazione dei Già predisposto per l’installazione all’interno del modulo di zona RBM MZ.
consumi energetici delle utenze in riscaldamento e raffrescamento.I Disponibili anche nella versione predisposta per la lettura remota dei dati di
contatori Microclima Monoblocco si caratterizzano per il fatto di avere consumo energetico e di massimo 3 linee sanitarie dotate di emettitore
il modulo elettronico di calcolo abbinato direttamente al contatore Lancia Impulsi.
volumetrico a turbina. La compattezza del contatore fa sì che esso Per la versione in kit completa di raccordi di connessione all'impianto vedi
possa essere installato ovunque vi siano problemi di spazio; serie 2561.
l’elettronica può ruotare sul suo asse per renderne più agevole la Per raccordi e pozzetti portasonda consultare il Gruppo 06 - Service.
lettura e può anche essere sganciata dalla parte volumetrica in ottone,
per consentirne il fissaggio su fondo cassetta (installazione consigliata
per impianti di raffrescamento).
Il contatore volumetrico è di tipo a turbina monogetto con rete filtrante Listino prezzi
grossolana posta nell’attacco di ingresso del fluido, i raccordi di
montaggio consentono una agevole manutenzione. Sono predisposti
per la contabilizzazione dell’energia termica in riscaldamento ed in Caratteristiche:
condizionamento mantenendo i valori in registri di memoria separati.
Sono disponibili 2 versioni distinte di contatori: con o senza interfaccia
M-Bus.
• Campo temperatura di funzionamento contatore +15 ÷ +90 °C
• Pressione nominale (PN) 16 Bar
• Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e
VERTICALI
• Campo temperatura di funzionamento elettronica +0 ÷ +150 °C
• Alimentazione: 3V Litio
• Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile
alimentatore esterno cod. 3585.00.X0
• Classe di protezione IP 65
• Sonde PT500 ø 5mm - lunghezza cavo 1,5m
• Pozzetto portasonda attacco 3/4” per mandata
