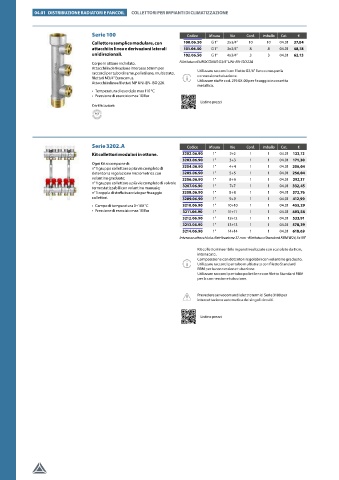

Page 174 - RBM - LISTINO 2024 - DELLAFIORE

144 04.01 distriBuzione radiatori e Fancoil collettori per impianti di climatizzazione

Serie 100 Codice Misura Vie Conf. Imballo Cat. €
collettore semplice modulare, con 100.06.50 G 1” 2x3/4” 10 10 04.01 37,04
attacchi in linea e derivazioni laterali 101.06.50 G 1” 3x3/4” 8 8 04.01 48,18
unidirezionali. 102.06.50 G 1” 4x3/4” 3 3 04.01 62,13
Corpo in ottone nichelato. Filettatura EUROCONUS G3/4” UNI-EN-ISO 228
Attacchi in derivazione interasse 50mm per
raccordi per tubo di rame, polietilene, multistrato, Utilizzare raccordi con filetto G3/4” Euroconus per la
filettati M3/4” Euroconus. connessione tubazione.
Attacchi in linea filettati MF UNI-EN-ISO 228. Utilizzare staffe cod. 219.0X.00 per fissaggio in cassetta
metallica.
• Temperatura di esercizio max 110 °C
• Pressione di esercizio max 10 Bar
Listino prezzi
Certificazioni:

Serie 3202.A Codice Misura Vie Conf. Imballo Cat. €
Kit collettori modulari in ottone. 3202.06.90 1” 2+2 1 1 04.01 122,12
3203.06.90 1” 3+3 1 1 04.01 171,30
Ogni Kit si compone di:
n° 1 gruppo collettore a più vie completo di 3204.06.90 1” 4+4 1 1 04.01 206,04
detentori a regolazione micrometrica con 3205.06.90 1” 5+5 1 1 04.01 256,04
volantino graduato; 3206.06.90 1” 6+6 1 1 04.01 292,17
n° 1 gruppo collettore a più vie completo di valvole
termostatizzabili con volantino manuale; 3207.06.90 1” 7+7 1 1 04.01 332,45
n° 1 coppia di staffe in acciaio per fissaggio 3208.06.90 1” 8+8 1 1 04.01 372,76
collettori. 3209.06.90 1” 9+9 1 1 04.01 412,99
• Campo di temperatura 0÷100 °C 3210.06.90 1” 10+10 1 1 04.01 453,29
• Pressione di esercizio max 10 Bar 3211.06.90 1” 11+11 1 1 04.01 493,58
3212.06.90 1” 12+12 1 1 04.01 533,91
3213.06.90 1” 13+13 1 1 04.01 578,39
3214.06.90 1” 14+14 1 1 04.01 618,69
Interasse attacchi via distribuzione 37 mm - filettatura Standard RBM W24,5x19F
Kit collettori inseribile in pareti realizzate con scatolato da 8 cm,
intonacato.
Composizione con detentori regolabili con volantino graduato.
Utilizzare raccordi per tubo multistrato con filetto Standard
RBM per la connessione tubazione.
Utilizzare raccordi per tubo polietilene con filetto Standard RBM
per la connessione tubazione.

Prevedere servocomandi elettrotermici Serie 3189 per
intercettazione automatica dei singoli circuiti.

Listino prezzi
