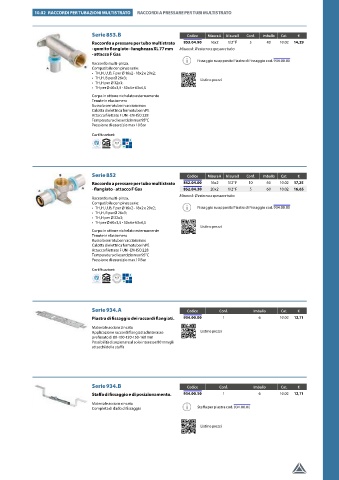

Page 279 - RBM - LISTINO 2024 - DELLAFIORE

10.02 raccordi per tuBazioni multistrato raccordi a pressare per tuBi multistrato 249

Serie 853.B Codice Misura A Misura B Conf. Imballo Cat. €
raccordo a pressare per tubo multistrato 853.04.90 16x2 1/2” F 5 40 10.02 14,29
- gomito flangiato - lunghezza xl 77 mm Misura A: Ø esterno x spessore tubo
- attacco F gas
Fissaggio su apposita Piastra di Fissaggio cod. 934.00.00
Raccordo multi-pinza.
Compatibile con pinze serie:
• TH, H, U, B, F per Ø 16x2 - 18x2 e 20x2;
• TH, H, B per Ø 26x3; Listino prezzi
• TH, H per Ø 32x3;
• TH per Ø 40x3,5 - 50x4 e 63x4,5
Corpo in ottone nichelato esternamente
Tenute in elastomero
Bussola serratubo in acciaio inox
Calotta dielettrica fermatubo in PE
Attacco filettato F UNI-EN-ISO 228
Temperatura di esercizio max 95°C
Pressione di esercizio max 10 Bar
Certificazioni:

Serie 852 Codice Misura A Misura B Conf. Imballo Cat. €
raccordo a pressare per tubo multistrato 852.04.00 16x2 1/2” F 10 60 10.02 17,25
- flangiato - attacco F gas 852.04.30 20x2 1/2” F 5 60 10.02 16,65
Misura A: Ø esterno x spessore tubo
Raccordo multi-pinza.
Compatibile con pinze serie:
• TH, H, U, B, F per Ø 16x2 - 18x2 e 20x2; Fissaggio su apposita Piastra di Fissaggio cod. 934.00.00
• TH, H, B per Ø 26x3;
• TH, H per Ø 32x3;
• TH per Ø 40x3,5 - 50x4 e 63x4,5
Listino prezzi
Corpo in ottone nichelato esternamente
Tenute in elastomero
Bussola serratubo in acciaio inox
Calotta dielettrica fermatubo in PE
Attacco filettato F UNI-EN-ISO 228
Temperatura di esercizio max 95°C
Pressione di esercizio max 10 Bar
Certificazioni:

Serie 934.A Codice Conf. Imballo Cat. €
piastra di fissaggio dei raccordi flangiati. 934.00.00 1 6 10.02 12,11
Materiale acciaio zincato
Applicazione raccordi flangiati ad interasse Listino prezzi
prefissato di 80-100-120-150-160 mm
Possibilità di sezionare al solo interasse 80 mm gli
attacchi della staffa

Serie 934.B Codice Conf. Imballo Cat. €
staffa di fissaggio e di posizionamento. 934.00.50 1 6 10.02 12,11
Materiale acciaio zincato
Completa di dado di fissaggio Staffa per piastra cod. 934.00.00

Listino prezzi
