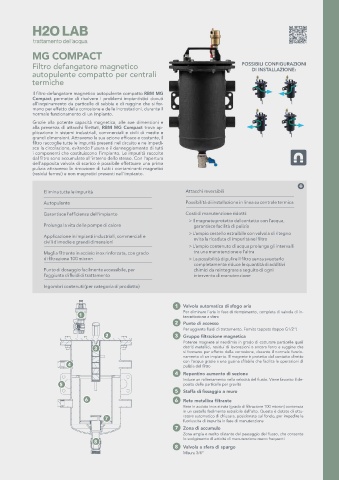

Page 353 - RBM - LISTINO 2024 - DELLAFIORE

20.03 trattamento magnetico Filtri deFangatori magnetici per centrali termicHe 323

MG COMPACT

Filtro defangatore magnetico POSSIBILI CONFIGURAZIONI
DI INSTALLAZIONE:
autopulente compatto per centrali
termiche

Il filtro-defangatore magnetico autopulente compatto RBM MG
Compact permette di risolvere i problemi impiantistici dovuti
all’inquinamento da particelle di sabbia e di ruggine che si for-
mano per effetto della corrosione e delle incrostazioni, durante il
normale funzionamento di un impianto.
Grazie alla potente capacità magnetica, alle sue dimensioni e
alla presenza di attacchi filettati, RBM MG Compact trova ap-
plicazione in sistemi industriali, commerciali e civili di medie e
grandi dimensioni. Attraverso la sua azione efficace e costante, il
filtro raccoglie tutte le impurità presenti nel circuito e ne impedi-
sce la circolazione, evitando l’usura e il danneggiamento di tutti
i componenti che costituiscono l’impianto. Le impurità raccolte
dal filtro sono accumulate all’interno dello stesso. Con l’apertura
dell’apposita valvola di scarico è possibile effettuare una prima
pulizia attraverso la rimozione di tutti i contaminanti magnetici
(residui ferrosi) e non magnetici presenti nell’impianto.

Elimina tutte le impurità Attacchi reversibili

Autopulente Possibilità di installazione in linea su centrale termica
Garantisce l’efficienza dell’impianto Costi di manutenzione ridotti:
> Il magnete protetto dal contatto con l’acqua,
Prolunga la vita delle pompe di calore garantisce facilità di pulizia
> L’ampio cestello estraibile con valvola di ritegno
Applicazione in impianti industriali, commerciali e evita la ricaduta di impurità nel filtro
civili di medie e grandi dimensioni
> L’ampio contenuto di acqua prolunga gli intervalli
Maglia filtrante in acciaio inox rinforzata, con grado tra una manutenzione e l’altra
di filtrazione 100 micron > La possibilità di pulire il filtro senza svuotarlo
completamente riduce le quantità di additivi
Punto di dosaggio facilmente accessibile, per chimici da reintegrare a seguito di ogni
l’aggiunta di fluidi di trattamento intervento di manutenzione
Ingombri contenuti (per categoria di prodotto)

1 Valvola automatica di sfogo aria
Per eliminare l’aria in fase di riempimento, completa di valvola di in-
1 tercettazione a sfera
2 Punto di accesso
Per aggiunta fluidi di trattamento. Fornito tappato (tappo G1/2”)
2 3 Gruppo filtrazione magnetica
Potente magnete al neodimio in grado di catturare particelle quali
3 detriti metallici, residui di lavorazioni o ancora ferro e ruggine che
si formano per effetto della corrosione, durante il normale funzio-
namento di un impianto. Il magnete è protetto dal contatto diretto
con l’acqua grazie a una guaina sfilabile che facilita le operazioni di
4 pulizia del filtro
4 Repentino aumento di sezione
Induce un rallentamento nella velocità del fluido. Viene favorito il de-
5 posito delle particelle per gravità
5 Staffa di fissaggio a muro
6 6 Rete metallica filtrante
Rete in acciaio inox stirata (grado di filtrazione 100 micron) contenuta
in un cestello facilmente estraibile dall’alto. Questo è dotato di ottu-
ratore automatico di chiusura, posizionato sul fondo, per impedire la
7 fuoriuscita di impurità in fase di manutenzione
7 Zona di accumulo
Zona ampia e molto distante dal passaggio del flusso, che consente
lo svolgimento di attività di manutenzione meno frequenti
8
8 Valvola a sfera di spurgo
Misura 3/4”
