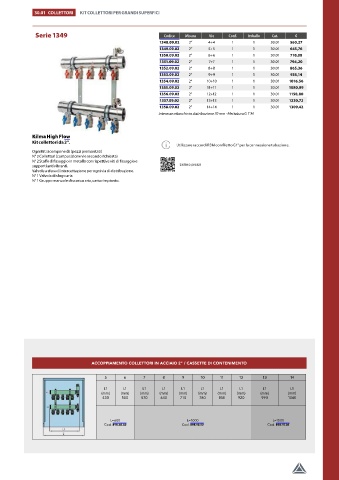

Page 441 - RBM - LISTINO 2024 - DELLAFIORE

30.01 collettori Kit collettori per grandi superFici 411

Serie 1349 Codice Misura Vie Conf. Imballo Cat. €
1348.09.02 2” 4+4 1 1 30.01 560,27
1349.09.02 2” 5+5 1 1 30.01 645,76
1350.09.02 2” 6+6 1 1 30.01 710,08
1351.09.02 2” 7+7 1 1 30.01 794,20
1352.09.02 2” 8+8 1 1 30.01 865,36
1353.09.02 2” 9+9 1 1 30.01 935,14
1354.09.02 2” 10+10 1 1 30.01 1016,56
1355.09.02 2” 11+11 1 1 30.01 1080,89
1356.09.02 2” 12+12 1 1 30.01 1158,80
1357.09.02 2” 13+13 1 1 30.01 1230,72
1358.09.02 2” 14+14 1 1 30.01 1309,42
Interasse attacchi via distribuzione 70 mm - filettatura G 1”M

Kilma High Flow
Kit collettori da 2”.
Utilizzare raccordi RBM con filetto G1” per la connessione tubazione.
Ogni Kit si compone di: (pezzi premontati)
N° 2 Collettori (composizione vie secondo richiesta)
N° 2 Staffe di fissaggio in metallo con rispettive viti di fissaggio e
supporti antivibranti. Listino prezzi
Valvole a sfera di intercettazione per ogni via di distribuzione.
N° 1 Valvola di sfogo aria
N° 1 Gruppo manuale di scarico aria, carico impianto.

ACCOPPIAMENTO COLLETTORI IN ACCIAIO 2” / CASSETTE DI CONTENIMENTO

5 6 7 8 9 10 11 12 13 14

L1 L1 L1 L1 L1 L1 L1 L1 L1 L1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
430 500 570 640 710 780 850 920 990 1060

L=600 L=1000 L=1500
Cod. 898.60.02 Cod. 898.10.02 Cod. 898.15.02
