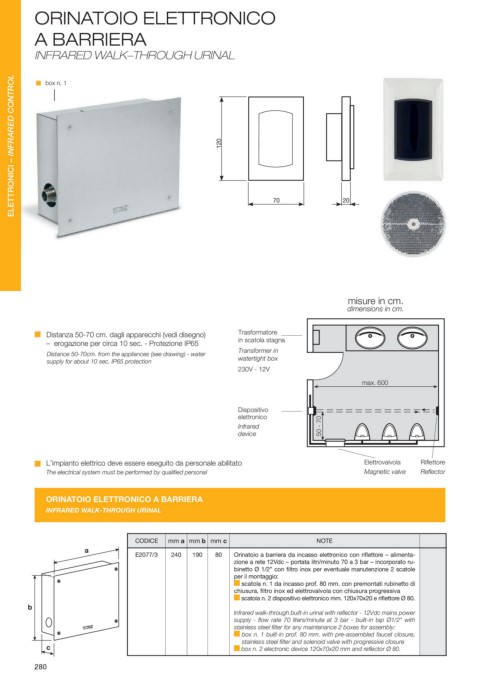

Page 280 - RIVER - CATALOGO 2022 - DELLAFIORE

ORINATOIO ELETTRONICO

A BARRIERA

INFRARED WALK–THROUGH URINAL

box n. 1
CONTR

ELETTRONICI – INFRARED ELETTRONICI – INFRARED CONTROL 120 70 20

misure in cm.
dimensions in cm.

Distanza 50-70 cm. dagli apparecchi (vedi disegno) Trasformatore
in scatola stagna
– erogazione per circa 10 sec. - Protezione IP65
Transformer in
Distance 50-70cm. from the appliances (see drawing) - water
supply for about 10 sec. IP65 protection watertight box
230V - 12V
max. 600

Dispositivo
elettronico
Infrared 50 - 70
device

L’impianto elettrico deve essere eseguito da personale abilitato Elettrovalvola Riflettore
The electrical system must be performed by qualified personal Magnetic valve Reflector

ORINATOIO ELETTRONICO A BARRIERA
INFRARED WALK-THROUGH URINAL

CODICE mm a mm b mm c NOTE
a
E2077/3 240 190 80 Orinatoio a barriera da incasso elettronico con riflettore – alimenta-
zione a rete 12Vdc – portata litri/minuto 70 a 3 bar – incorporato ru-
binetto Ø 1/2” con filtro inox per eventuale manutenzione 2 scatole
per il montaggio:
scatola n. 1 da incasso prof. 80 mm. con premontati rubinetto di
chiusura, filtro inox ed elettrovalvola con chiusura progressiva
scatola n. 2 dispositivo elettronico mm. 120x70x20 e riflettore Ø 80.
b
Infrared walk-through built-in urinal with reflector - 12Vdc mains power
supply - flow rate 70 liters/minute at 3 bar - built-in tap Ø1/2" with
stainless steel filter for any maintenance 2 boxes for assembly:
box n. 1 built-in prof. 80 mm. with pre-assembled faucet closure,
stainless steel filter and solenoid valve with progressive closure
c box n. 2 electronic device 120x70x20 mm and reflector Ø 80.

280
