04 RACCORDI A COMPRESSIONE PER GAS CON OGIVA IN OTTONE
COMPRESSION FITTINGS WITH BRASS RING FOR GAS

1162 1161
Dado Ogiva in CW508L
Nut CW508L brass ring

Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
115 0054 12 10/600 115 0051 12 50/3500
115 0047 15 50/350 115 0030 15 50/2000
115 0052 18 25/300 115 0048 18 50/1500
115 0049 22 10/160 115 0046 22 50/1000
115 0055 28 10/100 115 0053 28 50/700

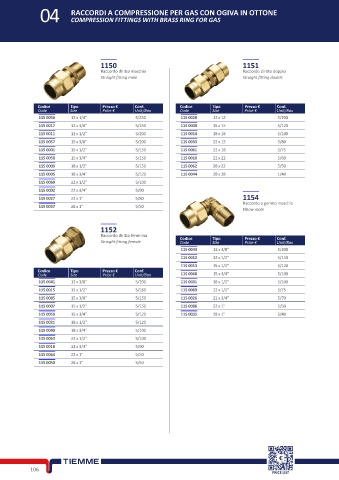

ISTRUZIONI PER IL CORRETTO MONTAGGIO - SERIE 1150
1150 SERIES - INSTRUCTIONS FOR THE CORRECT ASSEMBLING

B A

TAGLIO DEL TUBO PIPE CUTTING
È consigliabile eseguire il taglio del tubo rame con appositi strumenti Use the appropriate instruments which allow a precise cut,
che consentono un taglio senza bave e perfettamente perpendicolare perpendicular and without any trimming.
all’asse del tubo.
PIPE CLEANING
SBAVATURA E PULITURA DEL TUBO Clear the pipe carefully in order to remove any remaining trimming.
Sbavare bene il tubo e pulirlo per eliminare eventuali trucioli residui. For soft copper pipe use pipe support art. 1116
Utilizzando tubo in rame ricotto usare la bussola di rinforzo art. 1116
ASSEMBLING FITTING
MONTAGGIO DEL RACCORDO Put the nut and the ring on the pipe. Tighten the nut by hand as
Infilare dado e ogiva sul tubo. Avvitare il dado a mano per quanto much as possible then use a key following the above table.
consentito, poi in base alla misura del tubo rame chiudere con chiave
come da tabella. N.B.: It is necessary to lubricate the ring with potable oil or grease
to allow a more uniform and plastic strain and make easier the
N.B.: Al fine di assicurare una maggiore facilità di montaggio ed una assembly
miglior tenuta è consigliabile lubrificare le ogive con olio o grasso,
idoneo per acqua potabile.

TABELLA FILETTATURE/ THREADS TABLE
A 12 15 18 22 28
B G 3/8” G 1/2” M24 x 1,5 W 1”1/8 x 1/14 W 1”3/8 x 1/14

TABELLA DI SERRAGGIO DADO n° giri/ NUT TIGHTENING TABLE - n° turns

A 12 15 18 22 28
N° Giri/ Turns 1 1 1 1 3/4
