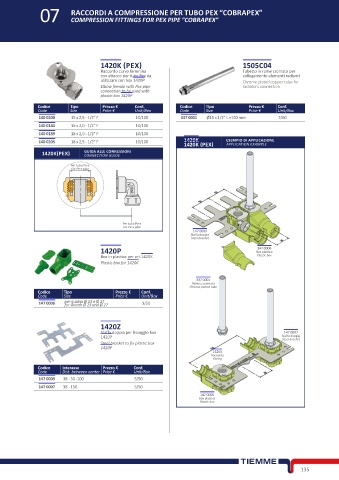

07 RACCORDI A COMPRESSIONE PER TUBO PEX “COBRAPEX”
COMPRESSION FITTINGS FOR PEX PIPE “COBRAPEX”

ISTRUZIONI PER IL CORRETTO MONTAGGIO - SERIE 1400
1400 SERIES - INSTRUCTIONS FOR THE CORRECT ASSEMBLING

TAGLIO DEL TUBO PIPE CUTTING
Il taglio del tubo Pex deve essere eseguito con appositi strumenti che Use the suitable instruments which allow a precise cut, perpendicular
consentono un taglio senza bave e perfettamente perpendicolare and without any trimming.
all’asse del tubo.
PIPE CLEANING
SBAVATURA E PULITURA DEL TUBO Clear the pipe carefully in order to remove any remaining trimming.
Sbavare il tubo e pulirlo per eliminare eventuali trucioli residui.
ASSEMBLING FITTING
MONTAGGIO DEL RACCORDO Put the nut and the ring on the pipe, then fit this on the hose end.
Infilare dado e ogiva sul tubo e quest’ultimo sul portagomma del Tighten the nut by hand as much as is possible then use a spanner
raccordo. Avvitare il dado a mano per quanto consentito, poi in base following the above table.
alla misura del tubo Pex chiudere con chiave come da tabella.

TABELLA FILETTATURE DADI/ THREADS TABLE FOR NUTS
A 12 14 15 16 17 18 20 22 25 28 32

B G 1/2” G 1/2” G 1/2” G 1/2” M24 x M24 x G 3/4” M28 x M32 x M36 x M42 x
1,5
1,5
1,5
1,5
1,5
1,5
TABELLA DI SERRAGGIO DADO n° giri/ NUT TIGHTENING TABLE - n° turns
A 12 14 15 16 17 18 20 22 25 28 32
N° Giri Turns 1 1 1 1 1 1 1 1 1 1 1
