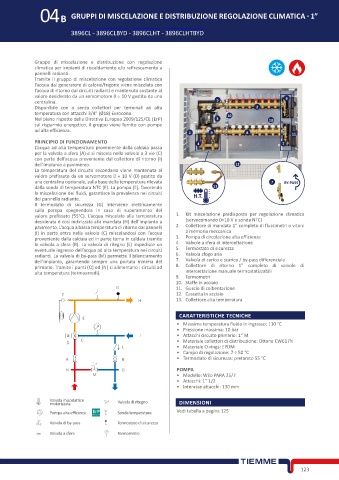

04B GRUPPI DI MISCELAZIONE E DISTRIBUZIONE REGOLAZIONE CLIMATICA - 1”

3896CL - 3896CLBYD - 3896CLHT - 3896CLHTBYD

Gruppo di miscelazione e distribuzione con regolazione
climatica per impianti di riscaldamento e/o raffrescamento a
pannelli radianti.
Tramite il gruppo di miscelazione con regolazione climatica
l’acqua dal generatore di calorie/frigorie viene miscelata con
l’acqua di ritorno dai circuiti radianti e mantenuto costante al
valore desiderato da un servomotore 0 ÷ 10 V gestito da una 6
centralina. 5
Disponibile con o senza collettori per terminali ad alta 2
temperatura con attacchi 3/4” (Ø18) Eurocono. 10
Nel pieno rispetto della Direttiva Europea 2009/125/CE (ErP) 3 13
sul risparmio energetico, il gruppo viene fornito con pompe
ad alta efficienza. 1 9 8 11
PRINCIPIO DI FUNZIONAMENTO 4 7
L’acqua ad alta temperatura proveniente dalla caldaia passa
per la valvola a sfera (A) e si miscela nella valvola a 3 vie (C)
con parte dell’acqua proveniente dal collettore di ritorno (I)
dell’impianto a pavimento. 12
La temperatura del circuito secondario viene mantenuta al
valore prefissato da un servomotore 0 ÷ 10 V (D) gestito da
una centralina opzionale, sulla base della temperatura rilevata 7
dalla sonda di temperatura NTC (F). La pompa (E), favorendo 13
la miscelazione dei fluidi, garantisce la prevalenza nei circuiti
del pannello radiante.
Il termostato di sicurezza (G) interviene elettricamente
sulla pompa spegnendola in caso di superamento del
valore prefissato (55°C). L’acqua miscelata alla temperatura 1. Kit miscelazione predisposto per regolazione climatica
desiderata è così indirizzata alla mandata (H) dell’impianto a (servocomando 0÷10 V e sonda NTC)
pavimento. L’acqua a bassa temperatura di ritorno dai pannelli 2. Collettore di mandata 1” completo di flussimetri o vitoni
(I) in parte entra nella valvola (C) miscelandosi con l’acqua a memoria meccanica
proveniente dalla caldaia ed in parte torna in caldaia tramite 3. Pompa di circolazione alta efficienza
la valvola a sfera (B). La valvola di ritegno (L) impedisce un 4. Valvole a sfera di intercettazione
eventuale ingresso dell’acqua ad alta temperatura nei circuiti 5. Termostato di sicurezza
radianti. La valvola di by-pass (M) permette il bilanciamento 6. Valvola sfogo aria
dell’impianto, garantendo sempre una portata minima del 7. Valvola di carico e scarico / by-pass differenziale
primario. Tramite i punti (O) ed (N) si alimentano i circuiti ad 8. Collettore di ritorno 1” completo di valvole di
alta temperatura (termoarredi). intercettazione manuale termostatizzabili
9. Termometri
10. Staffe in acciaio
G 11. Guscio di coibentazione
12. Cassetta in acciaio
F Valvola miscelatrice
13. Collettore alta temperatura
H motorizzata
Pompa
CARATTERISTICHE TECNICHE
E
Valvola di by-pass
• Massima temperatura fluido in ingresso: 110 °C
• Pressione massima: 10 bar
• Attacchi circuito primario: 1” M
M I Valvola a sfera
D C • Materiale collettori di distribuzione: Ottone CW617N
• Materiale O-rings: EPDM
L Valvola di ritegno
• Campo di regolazione: 7 ÷ 50 °C
• Termostato di sicurezza: pretarato 55 °C
A B Sonda temperatura
POMPA
N O Termostato di sicurezza
M • Modello: Wilo PARA 25/7
• Attacchi: 1” 1/2
Termometro
• Interasse attacchi: 130 mm
Valvola miscelatrice Valvola di ritegno
motorizzata DIMENSIONI
Pompa alta efficenza Sonda temperatura Vedi tabella a pagina 125
Valvola di by-pass Termostato di sicurezza
Valvola a sfera Termometro
