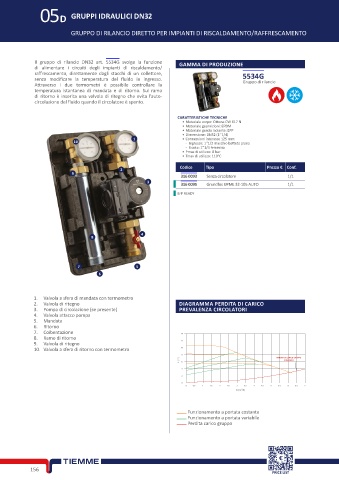

05D GRUPPI IDRAULICI DN32

GRUPPO DI RILANCIO DIRETTO PER IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO

Il gruppo di rilancio DN32 art. 5534G svolge la funzione GAMMA DI PRODUZIONE
di alimentare i circuiti degli impianti di riscaldamento/
raffrescamento, direttamente dagli stacchi di un collettore, 5534G
senza modificare la temperatura del fluido in ingresso. Gruppo di rilancio
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ramo
di ritorno è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore è spento.

CARATTERISTICHE TECNICHE
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: EPP
• Dimensione: DN32 (1’’1/4)
1 • Connessioni interasse 125 mm:
10 - Ingresso: 1”1/2 maschio battuta piana
- Uscita: 1”1/4 femmina
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
Codice Tipo Prezzo € Conf.
2
9
316 0093 Senza circolatore 1/1
3
316 0095 Grundfos UPML 32-105 AUTO 1/1
ErP READY

4
8

7 5
6

1. Valvola a sfera di mandata con termometro
2. Valvola di ritegno DIAGRAMMA PERDITA DI CARICO
3. Pompa di circolazione (se presente) PREVALENZA CIRCOLATORI
4. Valvola attacco pompa
5. Mandata
6. Ritorno
7. Coibentazione 14
8. Ramo di ritorno
9. Valvola di ritegno 12
10. Valvola a sfera di ritorno con termometro 10
8
H (m) 6 PERDITA DI CARICO GRUPPO
IDRAULICO
4
2
0
0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7
Q (m 3 /h)

Funzionamento a portata costante
Funzionamento a portata variabile
Perdita carico gruppo
