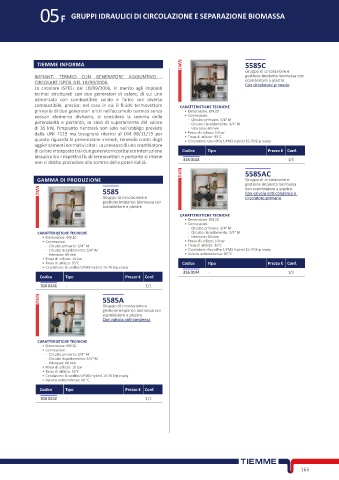

Page 181 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

05F GRUPPI IDRAULICI DI CIRCOLAZIONE E SEPARAZIONE BIOMASSA

TIEMME INFORMA
5585C ■
Gruppo di circolazione e
IMPIANTI TERMICI CON GENERATORE AGGIUNTIVO - gestione impianto biomassa con
CIRCOLARE ISPESL DEL 18/09/2006: scambiatore a piastre.
Con circolatore primario
La circolare ISPESL del 18/09/2006, in merito agli impianti
termici strutturati con due generatori di calore, di cui uno
alimentato con combustibile solido e l’altro con diverso
combustibile, precisa: nel caso in cui il fluido termovettore CARATTERISTICHE TECNICHE
primario di due generatori entri nell’accumulo termico senza • Dimensione: DN 20
nessun elemento divisorio, si considera la somma delle • Connessioni:
potenzialità e pertanto, in caso di superamento del valore - Circuito primario: 3/4" M
- Circuito riscaldamento: 3/4" M
di 35 kW, l’impianto rientrerà non solo nell’obbligo previsto - Interasse: 60 mm
dalla UNI 7129 ma bisognerà riferirsi al DM 08/11/19 per • Pmax di utilizzo: 10 bar
quanto riguarda la prevenzione incendi, tenendo conto degli • Tmax di utilizzo: 95°C
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
aggiornamenti normativi citati. La presenza di uno scambiatore
di calore interposto tra i due generatori costituisce interruzione Codice Tipo Prezzo € Conf.
idraulica tra i rispettivi fluidi termovettori e pertanto si ritiene
non si debba procedere alla somma delle potenzialità. 316 0143 - 1/1

Gruppo di circolazione e
GAMMA DI PRODUZIONE 5585AC ■
gestione impianto biomassa
con scambiatore a piastre.
Con valvola anti-condensa e
5585 ■
Gruppo di circolazione e circolatore primario
gestione impianto biomassa con
scambiatore a piastre
CARATTERISTICHE TECNICHE
• Dimensione: DN 20
• Connessioni:
- Circuito primario: 3/4" M
CARATTERISTICHE TECNICHE - Circuito riscaldamento: 3/4" M
• Dimensione: DN 20 - Interasse: 60 mm
• Connessioni: • Pmax di utilizzo: 10 bar
- Circuito primario: 3/4" M • Tmax di utilizzo: 95°C
- Circuito riscaldamento: 3/4" M • Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
- Interasse: 60 mm • Valvola anticondensa: 60 °C
• Pmax di utilizzo: 10 bar
• Tmax di utilizzo: 95°C Codice Tipo Prezzo € Conf.
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
316 0144 - 1/1
Codice Tipo Prezzo € Conf.
316 0141 - 1/1

5585A ■
Gruppo di circolazione e
gestione impianto biomassa con
scambiatore a piastre.
Con valvola anti-condensa

CARATTERISTICHE TECNICHE
• Dimensione: DN 20
• Connessioni:
- Circuito primario: 3/4" M
- Circuito riscaldamento: 3/4" M
- Interasse: 60 mm
• Pmax di utilizzo: 10 bar
• Tmax di utilizzo: 95°C
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
• Valvola anticondensa: 60 °C
Codice Tipo Prezzo € Conf.
316 0142 - 1/1

165
