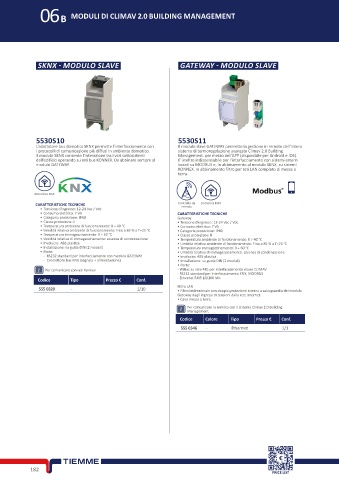

Page 198 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

06B MODULI DI CLIMAV 2.0 BUILDING MANAGEMENT

SKNX - MODULO SLAVE GATEWAY - MODULO SLAVE

5530S10 5530S11
L’adattatore bus domotics SKNX permette l’interfacciamento con Il modulo slave GATEWAY permette la gestione in remoto dell’intero
i protocolli di comunicazione più diffusi in ambiente domotico. sistema di termoregolazione avanzato Climav 2.0 Building
Il modulo SKNX consente l’interazione tra i vari sottosistemi Management. per mezzo dell’APP (disponibile per Android e IOS).
dell’edificio operando su reti bus KONNEX. Da abbinare sempre al E’ inoltre indispensabile per l’interfacciamento con sistemi esterni
modulo GATEWAY. basati su MODBUS e, in abbinamento al modulo SKNX, su sistemi
KONNEX. In abbinamento filtro per reti LAN completo di messa a
terra.

Domotica KNX
CARATTERISTICHE TECNICHE Controllo da Domotica KNX
remoto
• Tensione d'ingresso: 12-24 Vac / Vdc
• Consumo elettrico: 7 VA CARATTERISTICHE TECNICHE
• Categoria protezione: IP40 Gateway
• Classe protezione: II • Tensione d'ingresso: 12-24 Vac / Vdc
• Temperatura ambiente di funzionamento: 0 ÷ 40 °C • Consumo elettrico: 7 VA
• Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C • Categoria protezione: IP40
• Temperatura immagazzinamento: 0 ÷ 60 °C • Classe protezione: II
• Umidità relativa di immagazzinamento: assenza di condensazione • Temperatura ambiente di funzionamento: 0 ÷ 40 °C
• Involucro: ABS plastica • Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C
• Installazione: su guida DIN (2 moduli) • Temperatura immagazzinamento: 0 ÷ 60 °C
• Porte: • Umidità relativa di immagazzinamento: assenza di condensazione
- RS232 standard per interfacciamento con modulo GATEWAY • Involucro: ABS plastica
- Connettore bus KNX (segnale + alimentazione) • Installazione: su guida DIN (2 moduli)
• Porte:
Per comunicare con reti Konnex - WiBus su rete 485 per interfacciamento visore CLIMAV
- RS232 standard per interfacciamento KNX, MODBUS
Codice Tipo Prezzo € Conf. - Ethernet RJ45 10/100 Mb
555 0320 - 1/10 Filtro LAN
• Filtro bidirezionale con doppia protezione interna a salvaguardia del modulo
Gateway dagli ingressi di tensioni dalla rete internet.
• Cavo messa a terra.
Per comunicare in remoto con il sistema Climav 2.0 Building
Management
Codice Colore Tipo Prezzo € Conf.
555 0346 - Ethermet 1/1

182
PRICE LIST
