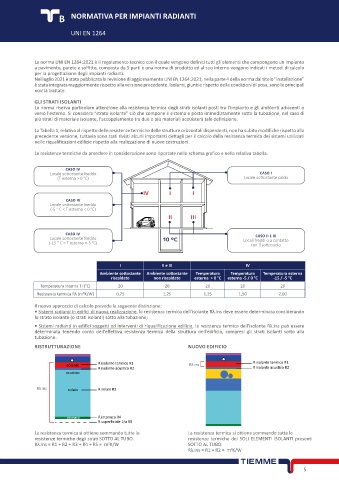

B B NORMATIVA PER IMPIANTI RADIANTI
UNI EN 1264
La norma UNI EN 1264:2021 è il regolamento tecnico con il quale vengono definiti tutti gli elementi che compongono un impianto
a pavimento, parete e soffitto, composta da 5 parti è una norma di prodotto ed al suo interno vengono indicati i metodi di calcolo
per la progettazione degli impianti radianti.
Nel luglio 2021 è stata pubblicata la revisione di aggiornamento UNI EN 1264:2021, nella parte 4 della norma dal titolo "installazione"
è stata integrata maggiormente rispetto alla versione precedente. Isolanti, giunti e rispetto delle condizioni di posa, sono le principali
novità trattate.
GLI STRATI ISOLANTI
La norma riserva particolare attenzione alla resistenza termica degli strati isolanti posti tra l’impianto e gli ambienti adiacenti o
verso l'esterno. Si considera “strato isolante” ciò che compone il sistema e posto immediatamente sotto la tubazione, nel caso di
più strati di materiale isolante, l'accoppiamento tra due o più materiali acquisterà tale definizione.
La Tabella 1, relativa al rispetto delle resistenze termiche delle strutture orizzontali disperdenti, non ha subito modifiche rispetto alla
precedente versione, tuttavia sono stati rivisti alcuni importanti dettagli per il calcolo della resistenza termica dei sistemi utilizzati
nelle riqualificazioni edilizie rispetto alla realizzazione di nuove costruzioni.
Le resistenze termiche da prendere in considerazione sono riportate nello schema grafico e nella relativa tabella.
CASO IV
Locale sottostante freddo CASO I
(T esterna > 0 °C) Locale sottostante caldo
IV I I
CASO IV
Locale sottostante freddo
(-5 ° C < T esterna < 0 °C)
II III
CASO IV
CASO II E III
Locale sottostante freddo 10 °C Locali freddi o a contatto
(-15 ° C < T esterna < -5 °C) con il sottosuolo
I II e III IV
Ambiente sottostante Ambiente sottostante Temperatura Temperatura Temperatura esterna
riscaldato non riscaldato esterna > 0 °C esterna -5 / 0 °C -15 / -5 °C
Temperatura interna Ti (°C) 20 20 20 20 20
Resistenza termica Rλ (m²K/W) 0,75 1,25 1,25 1,50 2,00
Il nuovo approccio di calcolo prevede la seguente distinzione:
• Sistemi radianti in edifici di nuova realizzazione, la resistenza termica dell’isolante Rλ.ins deve essere determinata considerando
lo strato isolante (o strati isolanti) sotto alla tubazione;
• Sistemi radianti in edifici soggetti ad interventi di riqualificazione edilizia, la resistenza termica dell’isolante Rλ.ins può essere
determinata tenendo conto dell'effettiva resistenza termica della struttura dell'edificio, compresi gli strati isolanti sotto alla
tubazione.
RISTRUTTURAZIONE NUOVO EDIFICIO
Rλ.ins
isolante
isolante R isolante termico R1R isolante termico R1 Rλ.ins R isolante termico R1R isolante termico R1
R isolante acus�co R2R isolante acus�co R2 R isolante acus�co R2R isolante acus�co R2
acus�co acus�co
Rλ.ins
Rλ.ins solaio R solaio R3 R solaio R3
solaio
intonaco R intonaco R4 R intonaco R4
intonaco
R superficiale 1/a R5R superficiale 1/a R5
La resistenza termica si ottiene sommando tutte le La resistenza termica si ottiene sommando tutte le
resistenze termiche degli strati SOTTO AL TUBO. resistenze termiche dei SOLI ELEMENTI ISOLANTI presenti
Rλ.ins = R1 + R2 + R3 + R4 + R5 = m K/W SOTTO AL TUBO.
2
Rλ.ins = R1 + R2 = m K/W
2
