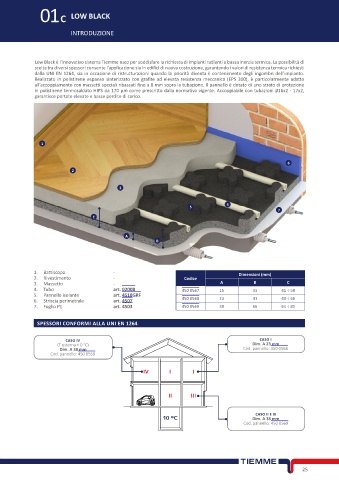

01C LOW BLACK

INTRODUZIONE

Low Black è l’innovativo sistema Tiemme nato per soddisfare la richiesta di impianti radianti a bassa inerzia termica. La possibilità di
scelta tra diversi spessori consente l’applicazione sia in edifici di nuova costruzione, garantendo i valori di resistenza termica richiesti
dalla UNI EN 1264, sia in occasione di ristrutturazioni quando la priorità diventa il contenimento degli ingombri dell’impianto.
Realizzato in polistirene espanso sinterizzato con grafite ad elevata resistenza meccanica (EPS 300), è particolarmente adatto
all’accoppiamento con massetti speciali ribassati fino a 8 mm sopra la tubazione. Il pannello è dotato di uno strato di protezione
in polistirene termosaldato HIPS da 170 μm come prescritto dalla normativa vigente. Accoppiabile con tubazioni Ø16x2 - 17x2,
garantisce portate elevate e basse perdite di carico.

1

6
2

3

4
5
7
C

A
B

1. Battiscopa - Dimensioni (mm)
2. Rivestimento - Codice
3. Massetto - A B C
4. Tubo art. 0200B 450 0567 15 33 41 ÷ 58
5. Pannello isolante art. 4518GRF
6. Striscia perimetrale art. 4507 450 0568 23 41 49 ÷ 66
7. Foglio PE art. 4503 450 0569 38 56 64 ÷ 81

SPESSORI CONFORMI ALLA UNI EN 1264

CASO IV CASO I
(T esterna > 0 °C) Dim. A 23 mm
Dim. A 38 mm Cod. pannello: 450 0568
Cod. pannello: 450 0569

IV I I

II III

CASO II E III
10 °C Dim. A 38 mm
Cod. pannello: 450 0569
