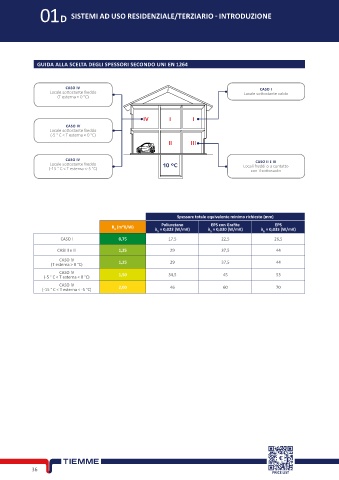

Page 52 - TIEMME - SISTEMI RADIANTI - DELLAFIORE
P. 52
01D SISTEMI AD USO RESIDENZIALE/TERZIARIO - INTRODUZIONE
GUIDA ALLA SCELTA DEGLI SPESSORI SECONDO UNI EN 1264
CASO IV CASO I
Locale sottostante freddo Locale sottostante caldo
(T esterna > 0 °C)
IV I I
CASO IV
Locale sottostante freddo
(-5 ° C < T esterna < 0 °C)
II III
CASO IV
CASO II E III
Locale sottostante freddo 10 °C Locali freddi o a contatto
(-15 ° C < T esterna < -5 °C) con il sottosuolo
Spessore totale equivalente minimo richiesto (mm)
EPS
EPS con Grafite
Poliuretano
R (m²K/W) λ = 0,023 (W/mK) λ = 0,030 (W/mK) λ = 0,035 (W/mK)
D
D
D
D
CASO l 0,75 17,5 22,5 26,5
CASI ll e lll 1,25 29 37,5 44
CASO lV
(T esterna > 0 °C) 1,25 29 37,5 44
CASO lV
(-5 ° C < T esterna < 0 °C) 1,50 34,5 45 53
CASO lV
(-15 ° C < T esterna < -5 °C) 2,00 46 60 70
