P. 59

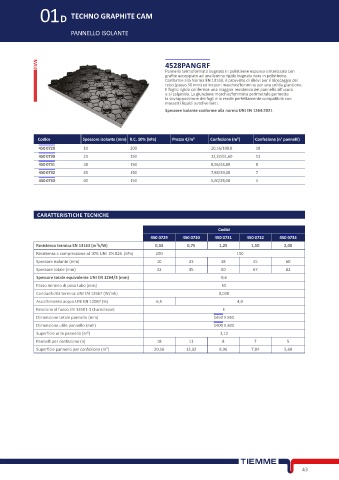

01D TECHNO GRAPHITE CAM
PANNELLO ISOLANTE
4528PANGRF ■
Pannello termoformato bugnato in polistirene espanso sinterizzato con
grafite accoppiato ad una lamina rigida bugnata nera in polistirene.
Conforme alla Norma EN 13163, è provvisto di rilievi per il bloccaggio del
tubo (passo 50 mm) ed incastri maschio/femmina per una solida giunzione.
Il foglio rigido conferisce una maggior resistenza del pannello all’usura
e al calpestio. La giunzione maschio/femmina perimetrale permette
la sovrapposizione dei fogli e lo rende perfettamente compatibile con
massetti liquidi autolivellanti.
Spessore isolante conforme alla norma UNI EN 1264:2021
Codice Spessore isolante (mm) R.C. 10% (kPa) Prezzo €/m² Confezione (m²) Confezione (n° pannelli)
450 0729 10 200 20,16/100,8 18
450 0730 23 150 12,32/61,60 11
450 0731 38 150 8,96/44,80 8
450 0732 45 150 7,84/39,20 7
450 0733 60 150 5,60/28,00 5
CARATTERISTICHE TECNICHE
Codici
450 0729 450 0730 450 0731 450 0732 450 0733
Resistenza termica EN 13163 (m²k/W) 0,33 0,75 1,25 1,50 2,00
Resistenza a compressione al 10% UNI EN 826 (kPa) 200 150
Spessore isolante (mm) 10 23 38 45 60
Spessore totale (mm) 32 45 60 67 82
Spessore totale equivalente UNI EN 1264/3 (mm) 0,6
Passo minimo di posa tubo (mm) 50
Conducibilità termica UNI EN 12667 (W/mk) 0,030
Assorbimento acqua UNI EN 12087 (%) 6,5 4,0
Reazione al fuoco EN 13501-1 (Euroclasse) E
Dimensione totale pannello (mm) 1450 X 850
Dimensione utile pannello (mm) 1400 X 800
Superficie utile pannello (m²) 1,12
Pannelli per confezione (n) 18 11 8 7 5
Superficie pannello per confezione (m²) 20,16 12,32 8,96 7,84 5,60
43
