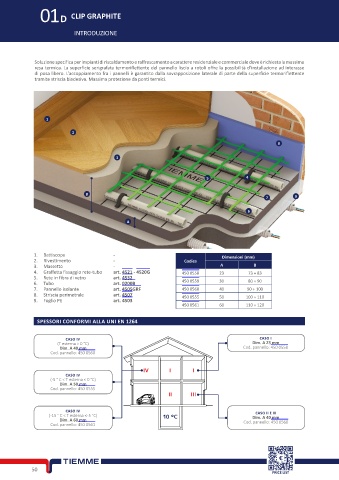

01D CLIP GRAPHITE

INTRODUZIONE

Soluzione specifica per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale dove è richiesta la massima
resa termica. La superficie serigrafata termoriflettente del pannello liscio a rotoli offre la possibilità d’installazione ad interasse
di posa libero. L’accoppiamento fra i pannelli è garantito dalla sovrapposizione laterale di parte della superficie termoriflettente
tramite striscia biadesiva. Massima protezione da ponti termici.

1
2

8

3

5 4

B 9
7

6
A

1. Battiscopa - Dimensioni (mm)
2. Rivestimento - Codice
3. Massetto - A B
4. Graffetta fissaggio rete-tubo art. 4521 - 4520G 450 0558 23 73 ÷ 83
5. Rete in fibra di vetro art. 4532
6. Tubo art. 0200B 450 0559 30 80 ÷ 90
7. Pannello isolante art. 4505GRF 450 0560 40 90 ÷ 100
8. Striscia perimetrale art. 4507 450 0555 50 100 ÷ 110
9. Foglio PE art. 4503
450 0561 60 110 ÷ 120

SPESSORI CONFORMI ALLA UNI EN 1264

CASO IV CASO I
(T esterna > 0 °C) Dim. A 23 mm
Dim. A 40 mm Cod. pannello: 450 0558
Cod. pannello: 450 0560

IV I I
CASO IV
(-5 ° C < T esterna < 0 °C)
Dim. A 50 mm
Cod. pannello: 450 0555
II III

CASO IV CASO II E III
(-15 ° C < T esterna < -5 °C) 10 °C Dim. A 40 mm
Dim. A 60 mm Cod. pannello: 450 0560
Cod. pannello: 450 0561

50
