Page 97 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

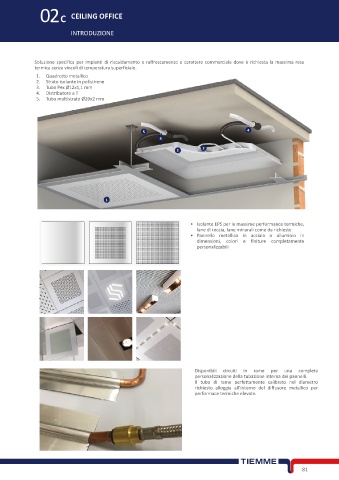

02C CEILING OFFICE

INTRODUZIONE

Soluzione specifica per impianti di riscaldamento e raffrescamento a carattere commerciale dove è richiesta la massima resa
termica senza vincoli di temperatura superficiale.
1. Quadrotto metallico
2. Strato isolante in polistirene
3. Tubo Pex Ø12x1,1 mm
4. Distributore a T
5. Tubo multistrato Ø20x2 mm

5 4
4
3
2

1

• Isolante EPS per le massime performance termiche,
lane di roccia, lane minarali come da richieste
• Pannello metallico in acciaio o alluminio in
dimensioni, colori e finiture completamente
personalizzabili

Disponibili circuiti in rame per una completa
personalizzazione della tubazione interna dei pannelli.
Il tubo di rame perfettamente calibrato nel diametro
richiesto alloggia all’interno del diffusore metallico per
performace termiche elevate.

81
