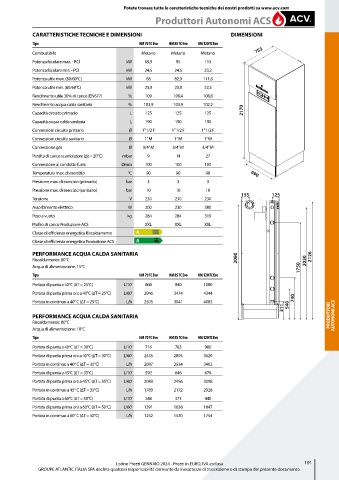

Page 103 - ACV - LISTINO ACS 2024 - FIDRA

Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Produttori Autonomi ACS

CARATTERISTICHE TECNICHE E DIMENSIONI DIMENSIONI
Tipo HM 70 TC Evo HM 85 TC Evo HM 120 TC Evo
753
Combustibile Metano Metano Metano
Potenza focolare max. - PCI kW 69,9 85 115
Potenza focolare min. - PCI kW 24,5 24,5 23,2
Potenza utile max. (80/60°C) kW 68 82,9 111,6
Potenza utile min. (80/60°C) kW 23,9 23,9 22,5
Rendimento utile 30% di carico (EN677) % 109 108,4 108,8
Rendimento acqua calda sanitaria % 103,9 103,9 102,2
Capacità circuito primario L 125 125 125 2170
Capacità acqua calda sanitaria L 190 190 190
Connessioni circuito primario Ø 1” 1/2 F 1” 1/2 F 1” 1/2 F
Connessioni circuito sanitario Ø 1” M 1” M 1” M
Connessione gas Ø 3/4” M 3/4” M 3/4” M
Perdita di carico scambiatore (∆t = 20°C) mbar 9 14 27
Connessione al condotto fumi Ømm 100 100 100
Temperatura max. di esercizio °C 90 90 90 690
Pressione max. di esercizio (primario) bar 3 3 3
Pressione max. di esercizio (sanitario) bar 10 10 10
155 125
Tensione V 230 230 230
Assorbimento elettrico W 200 230 380
Peso a vuoto kg 284 284 319
Profilo di carico Produzione ACS XXL XXL XXL
Classe di efficienza energetica Riscaldamento A
Classe di efficienza energetica Produzione ACS A

PERFORMANCE ACQUA CALDA SANITARIA
Riscaldamento: 80°C 2080 2030 2126
Acqua di alimentazione: 15°C 1750
Tipo HM 70 TC Evo HM 85 TC Evo HM 120 TC Evo
Portata di punta a 40°C (∆T = 25°C) L/10’ 860 940 1080
Portata di punta prima ora a 40°C (∆T = 25°C) L/60’ 2946 3474 4344
Portata in continuo a 40° C (∆T = 25°C) L/h 2505 3041 4083 740
311
Performance acqua calda sanitaria 540
PERFORMANCE ACQUA CALDA SANITARIA PRODUTTORI AUTONOMI ACS
Riscaldamento: 80°C
Acqua di alimentazione: 10°C
Tipo HM 70 TC Evo HM 85 TC Evo HM 120 TC Evo

Portata di punta a 40°C (∆T = 30°C) L/10’ 716 783 900
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 2455 2895 3620
Portata in continuo a 40° C (∆T = 30°C) L/h 2087 2534 3402
Portata di punta a 45°C (∆T = 35°C) L/10’ 592 646 676
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 2083 2456 3098
Portata in continuo a 45° C (∆T = 35°C) L/h 1789 2172 2928
Portata di punta a 60°C (∆T = 50°C) L/10’ 348 371 440
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 1391 1638 1847
Portata in continuo a 60° C (∆T = 50°C) L/h 1252 1520 1754

Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa 101
GROUPE ATLANTIC ITALIA SPA declina qualsiasi responsabilità derivante da inesattezze di trascrizione o di stampa del presente documento.
