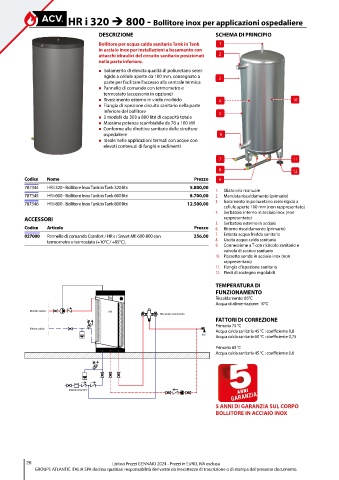

Page 28 - ACV - LISTINO ACS 2024 - FIDRA

HR i 320 è 800 - Bollitore inox per applicazioni ospedaliere

DESCRIZIONE SCHEMA DI PRINCIPIO
Bollitore per acqua calda sanitaria Tank in Tank 1
in acciaio inox per installazioni a basamento con
attacchi idraulici del circuito sanitario posizionati 2
nella parte inferiore.

„ Isolamento di elevata qualità di poliuretano semi-
rigido a cellule aperte da 100 mm, consegnato a 3
parte per facilitare l'accesso alla centrale termica
„ Pannello di comando con termometro e
termostato (accessorio in opzione)
„ Rivestimento esterno in vinile morbido 4 10
„ Flangia di ispezione circuito sanitario nella parte
inferiore del bollitore 5
„ 3 modelli da 303 a 800 litri di capacità totale
„ Massima potenza scambiabile da 76 a 100 kW
„ Conforme alle direttive sanitarie delle strutture
ospedaliere 6
„ Ideale nelle applicazioni termali con acque con
elevati contenuti di fanghi e sedimenti

7 11

8 12
Codice Nome Prezzo 9
787344 HR i 320 - Bollitore Inox Tank in Tank 320 litri 5.800,00
1. Sfiato aria manuale
787345 HR i 600 - Bollitore Inox Tank in Tank 600 litri 8.700,00 2. Mandata riscaldamento (primario)
787346 HR i 800 - Bollitore Inox Tank in Tank 800 litri 12.500,00 3. Isolamento in poliuretano semi-rigido a
cellule aperte 100 mm (non rappresentato)
4. Serbatoio interno in acciaio inox (non
ACCESSORI rappresentato)
5. Serbatoio esterno in acciaio
Codice Articolo Prezzo 6. Ritorno riscaldamento (primario)
027000 Pannello di comando Comfort / HR s / Smart ME 600-800 con 256,00 7. Entrata acqua fredda sanitaria
termometro e termostato (+10°C / +85°C). 8. Uscita acqua calda sanitaria
9. Connessione a T con ricircolo sanitario e
valvola di scarico sanitario
10. Pozzetto sonde in acciaio inox (non
rappresentato)
11. Flangia d’ispezione sanitario
12. Piedi di sostegno regolabili

TEMPERATURA DI
FUNZIONAMENTO
Riscaldamento: 85°C
Acqua di alimentazione: 10°C

FATTORI DI CORREZIONE
Primario 75 °C
Acqua calda sanitaria 45 °C : coefficiente 0,8
Acqua calda sanitaria 60 °C : coefficiente 0,75

Primario 65 °C
Acqua calda sanitaria 45 °C : coefficiente 0,6

5 ANNI DI GARANZIA SUL CORPO
BOLLITORE IN ACCIAIO INOX
