Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com

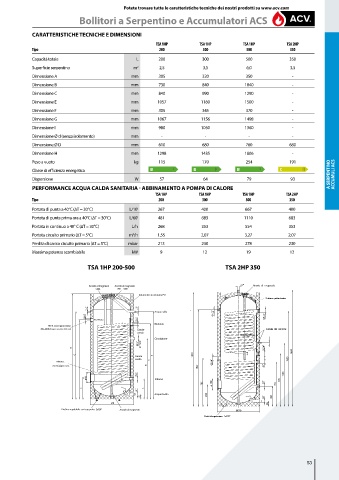

TSA 1HP / 2 HP 200 è 500 - Bollitore a serpentino maggiorato Bollitori a Serpentino e Accumulatori ACS

CARATTERISTICHE TECNICHE E DIMENSIONI
TSA 1HP TSA 1HP TSA 1HP TSA 2HP
Tipo 200 300 500 350
Capacità totale L 200 300 500 350
Superficie serpentino m 2 2,5 3,5 6,0 3,5
Dimensione A mm 305 320 350 -
Dimensione B mm 730 840 1040 -
Dimensione C mm 840 990 1290 -
Dimensione E mm 1057 1160 1500 -
Dimensione F mm 305 345 370 -
Dimensione G mm 1067 1156 1498 -
Dimensione I mm 980 1050 1360 -
Dimensione Ø d (senza isolamento) mm - - - -
Dimensione Ø D mm 610 680 760 680
Dimensione H mm 1298 1435 1806 -
Peso a vuoto kg 115 170 254 191
Classe di efficienza energetica B B B C A SERPENTINO
Dispersione W 57 64 79 93 ACCUMULI ACS
PERFORMANCE ACQUA CALDA SANITARIA - ABBINAMENTO A POMPA DI CALORE
TSA 1HP TSA 1HP TSA 1HP TSA 2HP
Tipo 200 300 500 350
Portata di punta a 40°C (∆T = 30°C) L/10’ 267 400 667 400
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 481 683 1110 683
Portata in continuo a 40° C (∆T = 30°C) L/h 268 353 554 353
Portata circuito primario (∆T = 5°C) m /h 1,55 2,07 3,27 2,07
3
Perdita di carico circuito primario (∆T = 5°C) mbar 213 230 278 230
Massima potenza scambiabile kW 9 12 19 12

TSA 1HP 200-500 TSA 2HP 350

Anodo al magnesio Anodo al magnesio G1" Anodo di magnesio
Isolamento in schiuma PU
Schiuma poliuretanica

o
Acqua calda
G1/2"
Res. Elettrica G5/4"
Mandata
(come rappresentato)
(disegno spostato di 60 mm) Canale Canale del sensore
sonda
Resistenza Elettrica
Circolazione
G5/4" 1834
Canale 1800
sonda 1500
misura G6/4"
montaggio max. 1521 G1"
1000
Ritorno 830
760 ø 180 G1" 700
Acqua fredda 345
G1" 320
85
Piedino regolabile con supporto Anodo al magnesio Ø670
Piedinidiregolazione 3x120°

53
