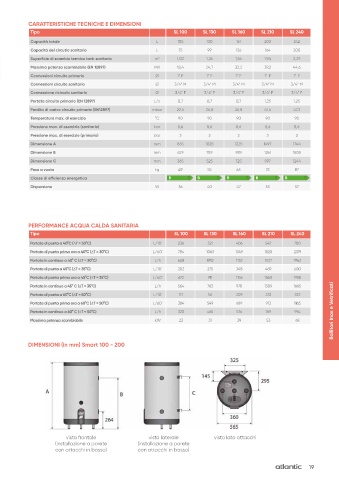

Smart CARATTERISTICHE TECNICHE E DIMENSIONI

Tipo SL 100 SL 130 SL 160 SL 210 SL 240
Capacità totale L 105 130 161 203 242
Capacità del circutio sanitario L 75 99 126 164 200
Superficie di scambio termico tank sanitario m2 1,03 1,26 1,54 1,94 2,29
Massima potenza scambiabile (EN 12897) kW 18,4 24,7 32,2 39,2 44,6
Connessioni circuito primario Ø 1” F 1” F 1” F 1” F 1” F
Connessioni circuito sanitario Ø 3/4” M 3/4” M 3/4” M 3/4” M 3/4” M
Connessione ricircolo sanitario Ø 3/4” F 3/4” F 3/4” F 3/4” F 3/4” F
Portata circuito primario (EN 12897) L/s 0,7 0,7 0,7 1,25 1,25
Perdita di carico circuito primario (EN12897) mbar 22,6 26,8 26,8 41,6 47,3
Temperatura max. di esercizio °C 90 90 90 90 90
Pressione max. di esercizio (sanitario) bar 8,6 8,6 8,6 8,6 8,6
Pressione max. di esercizio (primario) bar 3 3 3 3 3
Dimensione A mm 865 1025 1225 1497 1744
Dimensione B mm 629 789 989 1261 1508
Dimensione C mm 365 525 725 997 1244
Peso a vuoto kg 49 55 65 75 87
Classe di efficienza energetica B B B B B
Dispersione W 36 40 47 53 57

PERFORMANCE ACQUA CALDA SANITARIA
Tipo SL 100 SL 130 SL 160 SL 210 SL 240
Portata di punta a 40°C (∆T = 30°C) L/10’ 236 321 406 547 700
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 784 1063 1349 1820 2319
Portata in continuo a 40° C (∆T = 30°C) L/h 658 890 1132 1527 1943
Portata di punta a 45°C (∆T = 35°C) L/10’ 202 275 348 469 600
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 672 911 1156 1560 1988
Bollitori Inox e Vetrificati
Portata in continuo a 45° C (∆T = 35°C) L/h 564 763 970 1309 1665
Portata di punta a 60°C (∆T = 50°C) L/10’ 117 161 209 272 337
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 384 549 689 913 1165
Portata in continuo a 60° C (∆T = 50°C) L/h 320 465 576 769 994
Massima potenza scambiabile kW 23 31 39 53 68

DIMENSIONI (in mm) Smart 100 - 200

vista frontale vista laterale vista lato attacchi
(installazione a parete (installazione a parete
con attacchi in basso) con attacchi in basso)
