Page 41 - ACV - LISTINO ATLANTIC ACS 2024 - FIDRA
P. 41

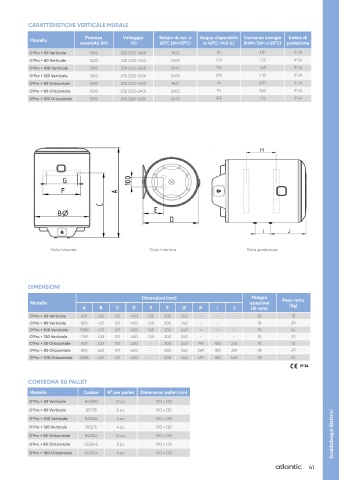

CARATTERISTICHE VERTICALE MURALE
Potenza Voltaggio Tempo di risc. a Acqua disponibile Consumo energia Indice di
Modello
assorbita (W) (V) 65°C (Δt=50°C) a 40°C: V40 (L) (kWh/24h a 65°C) protezione
O’Pro + 50 Verticale 1500 230 (220-240) 1h22 81 1,01 IP 24
O’Pro + 80 Verticale 1500 230 (220-240) 2h03 124 1,35 IP 24
O’Pro + 100 Verticale 1500 230 (220-240) 2h45 174 1,63 IP 24
O’Pro + 120 Verticale 1500 230 (220-240) 3h09 210 2,15 IP 24
O'Pro + 50 Orizzontale 1500 230 (220-240) 1h22 74 0,97 IP 24
O'Pro + 80 Orizzontale 1500 230 (220-240) 2h03 114 1,33 IP 24
O'Pro + 100 Orizzontale 1500 230 (220-240) 2h45 155 1,76 IP 24
Vista laterale Vista inferiore Vista posteriore
DIMENSIONI
Dimensioni (mm) Flangia Peso netto
Modello ispezione
A B C D E F G H I J (Ø-mm) (Kg)
O'Pro + 50 Verticale 607 433 101 450 158 300 240 - - - 78 15
O'Pro + 80 Verticale 806 433 101 450 158 300 240 - - - 78 20
O'Pro + 100 Verticale 1008 433 101 450 158 300 240 - - - 78 24
O'Pro + 120 Verticale 1139 433 101 450 158 300 240 - - - 78 29
O'Pro + 50 Orizzontale 607 433 101 450 - 300 240 198 100 235 78 15
O'Pro + 80 Orizzontale 806 433 101 450 - 300 240 349 100 359 78 20
O'Pro + 100 Orizzontale 1008 433 101 450 - 300 240 497 100 436 78 24
CONSEGNA SU PALLET
Modello Codice N° per pallet Dimensioni pallet (cm)
O’Pro + 50 Verticale 841200 12 pz. 100 x 120
O’Pro + 80 Verticale 851178 8 pz. 100 x 120
Scaldabagni Elettrici
O’Pro + 100 Verticale 861206 4 pz. 100 x 120
O’Pro + 120 Verticale 861215 4 pz. 100 x 120
O'Pro + 50 Orizzontale 843016 12 pz. 100 x 120
O'Pro + 80 Orizzontale 853045 8 pz. 100 x 120
O'Pro + 100 Orizzontale 863054 4 pz. 100 x 120
41
