Alfea Extensa R32

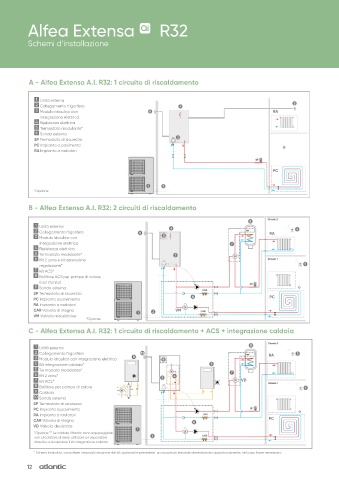

Schemi d’installazione

A - Alfea Extensa A.I. R32: 1 circuito di riscaldamento

1 Unità esterna
2 Collegamento frigorifero
3 Modulo idraulico con RA
integrazione elettrica
4 Resistenza elettrica
5 Termostato modulante*
6 Sonda esterna
SP Termostato di sicurezza
PC Impianto a pavimento
RA Impianto a radiatori

PC

*Opzione

B - Alfea Extensa A.I. R32: 2 circuiti di riscaldamento

1 Unità esterna
2 Collegamento frigorifero
RA
3 Modulo idraulico con
integrazione elettrica
4 Resistenza elettrica
5 Termostato modulante*
6 Kit 2 zone e kit estensione
regolazione*
7 Kit ACS*
8 Bollitore ACS per pompe di calore
(non fornito)
9 Sonda esterna
SP Termostato di sicurezza
PC Impianto a pavimento PC
RA Impianto a radiatori
CAR Valvola di ritegno VM
VM Valvola miscelatrice
*Opzione
C - Alfea Extensa A.I. R32: 1 circuito di riscaldamento + ACS + integrazione caldaia

1 Unità esterna
2 Collegamento frigorifero
RA
3 Modulo idraulico con integrazione elettrica
4 Kit integrazione caldaia*
5 Termostato modulante*
6 Kit 2 zone*
7 Kit ACS* VD
8 Bollitore per pompa di calore
**
9 Caldaia
10 Sonda esterna
SP Termostato di sicurezza
PC Impianto a pavimento
RA Impianto a radiatori
CAR Valvola di ritegno PC
VD Valvola deviatrice
*Opzione ** Le caldaie Atlantic sono equipaggiate
con circolatore di serie: utilizzare un separatore
idraulico e acquistare il kit integrazione caldaia

* Schemi indicativi, consultare i manuali istruzione dei kit opzionali e prevedere un accumulo inerziale dimensionato opportunamente, nel caso fosse necessario
